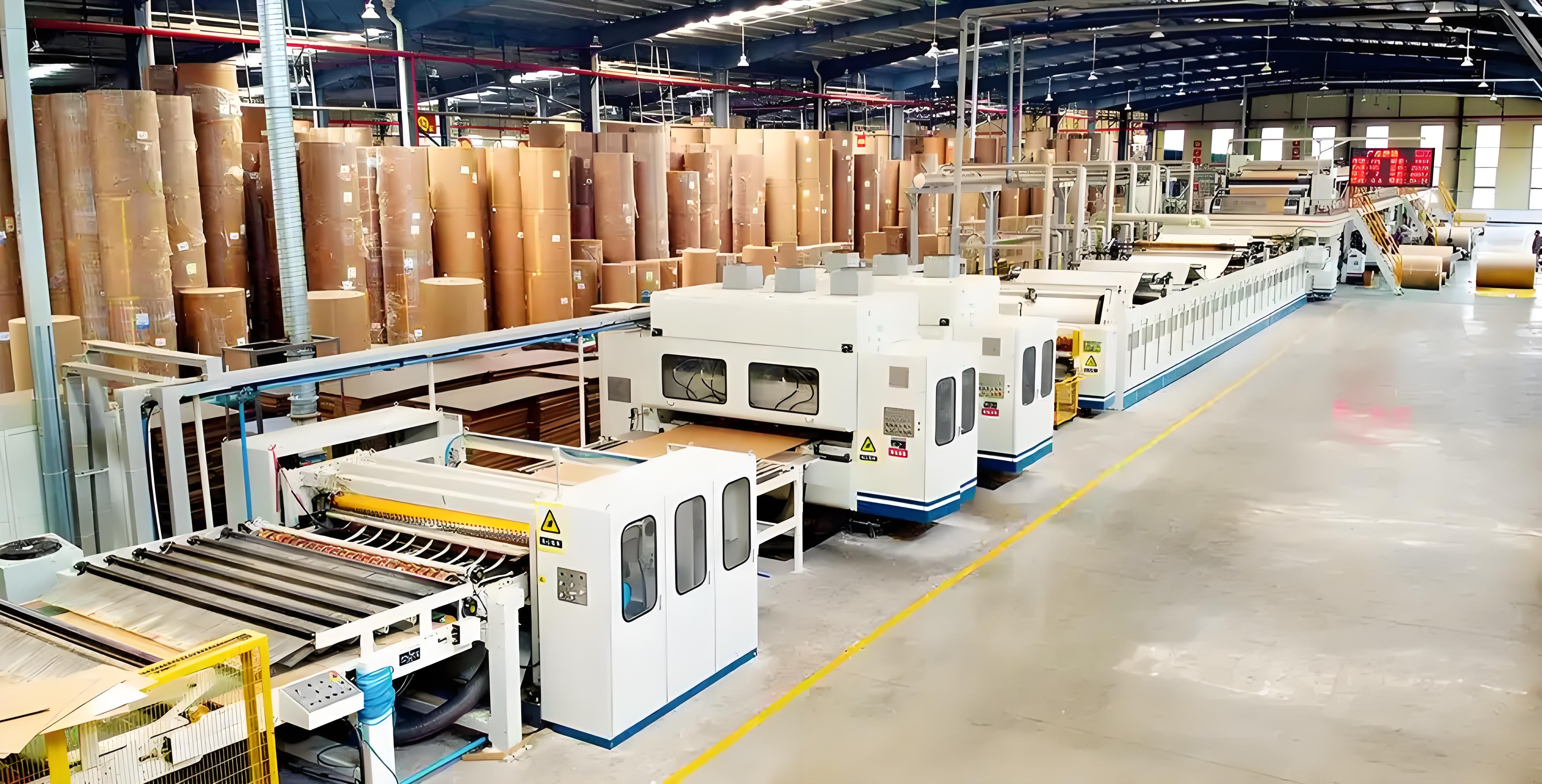

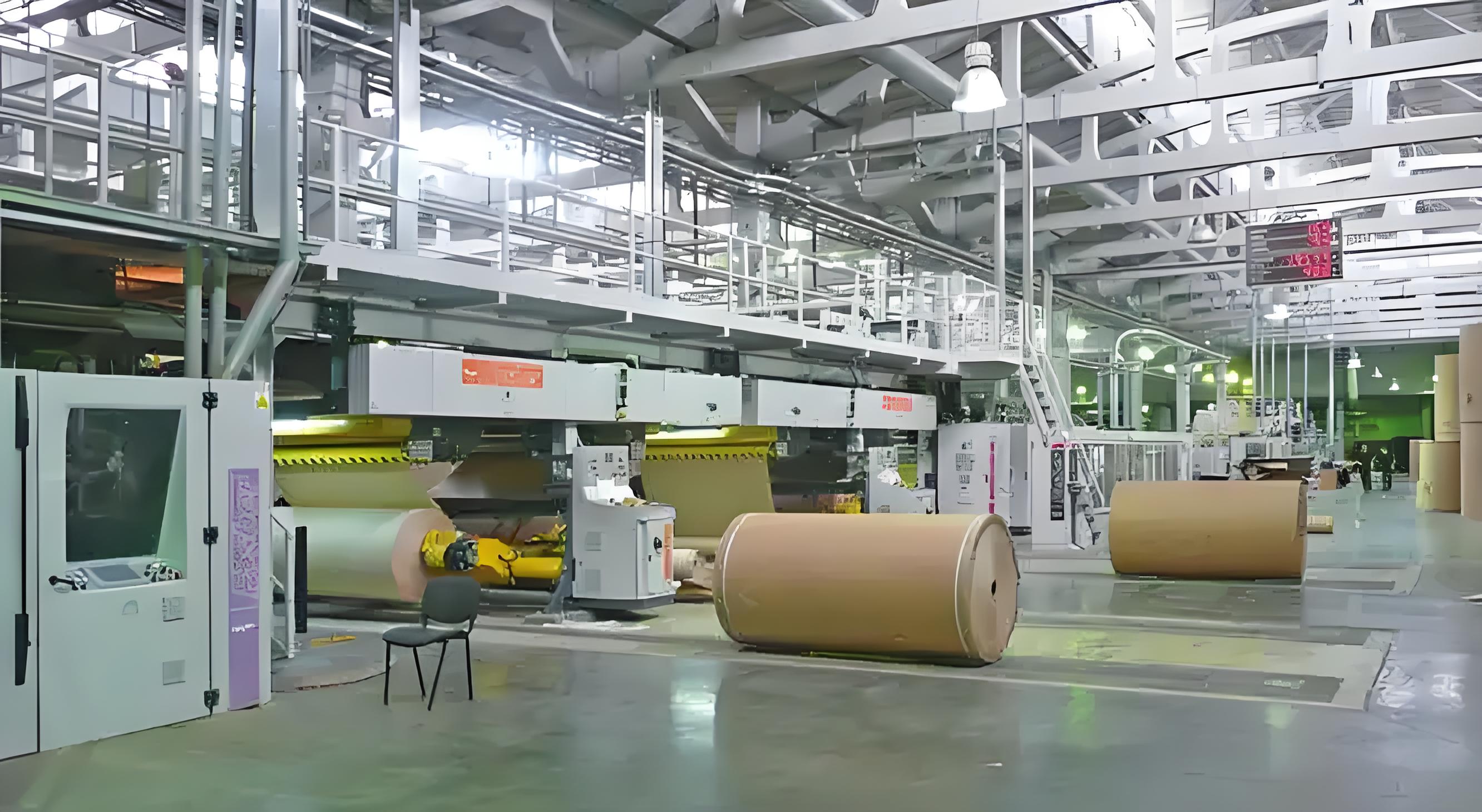

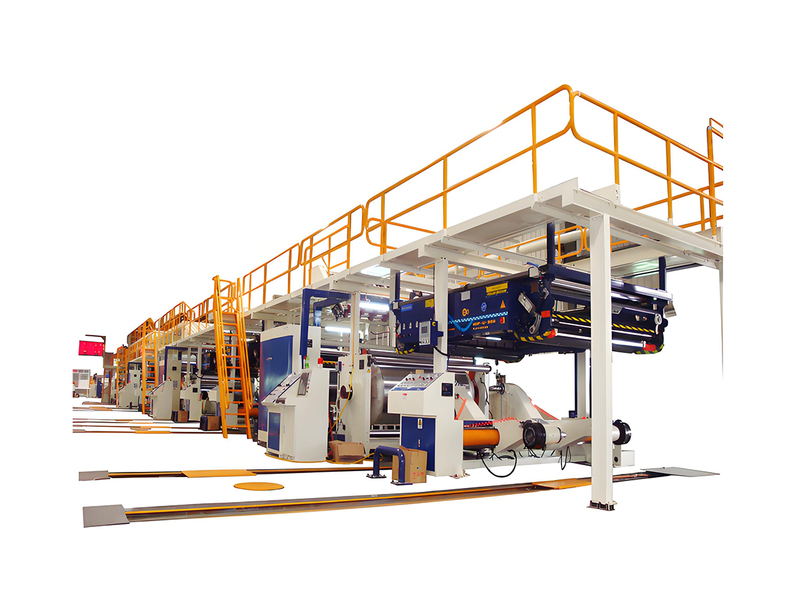

Dây chuyền này bao gồm máy tôn hấp phụ loại bìa, khung đỡ giấy, máy dán keo, máy hai mặt, máy cắt giấy, con lăn gia nhiệt trước, cầu hai lớp, máy dán keo, v.v.
đặc điểm kỹ thuật |
Tên thiết bị |
ĐƠN VỊ |
SỐ LƯỢNG |
Nhận xét |
YV5B |

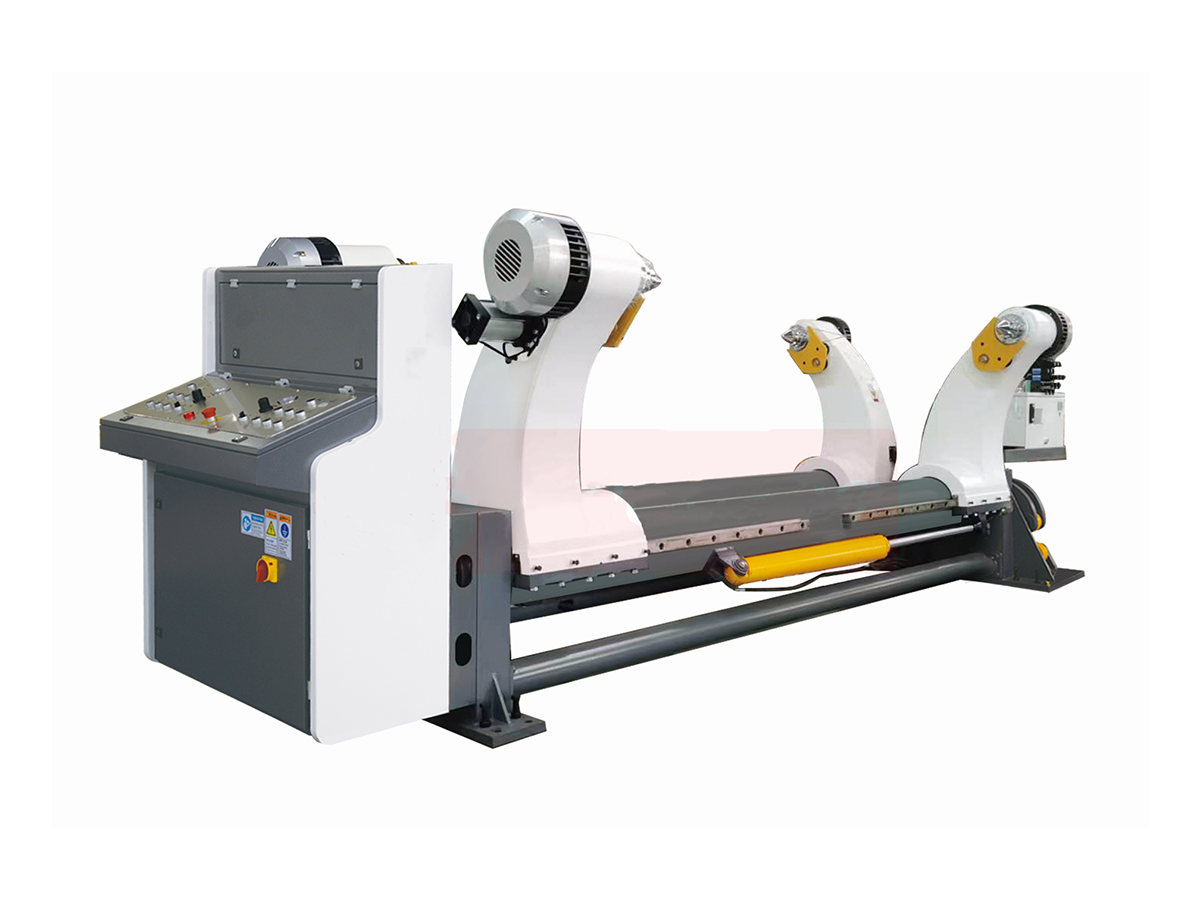

Giá đỡ cuộn máy nghiền không trục thủy lực |
Một |
5 |
Trục chính ¢ 240mm, rocker nặng hyperbol, mâm cặp mở rộng, phanh đa điểm, nâng truyền động thủy lực, xoay trái và phải ở giữa. Chiều dài đường ray dẫn hướng 6000mm, sử dụng hàn tấm. Chiều dài đường ray6000mm, xe đẩy sử dụng hàn tấm 10 mm。 |
Xe đẩy giấy |
Một |
10 |
||
RG-1-900 |

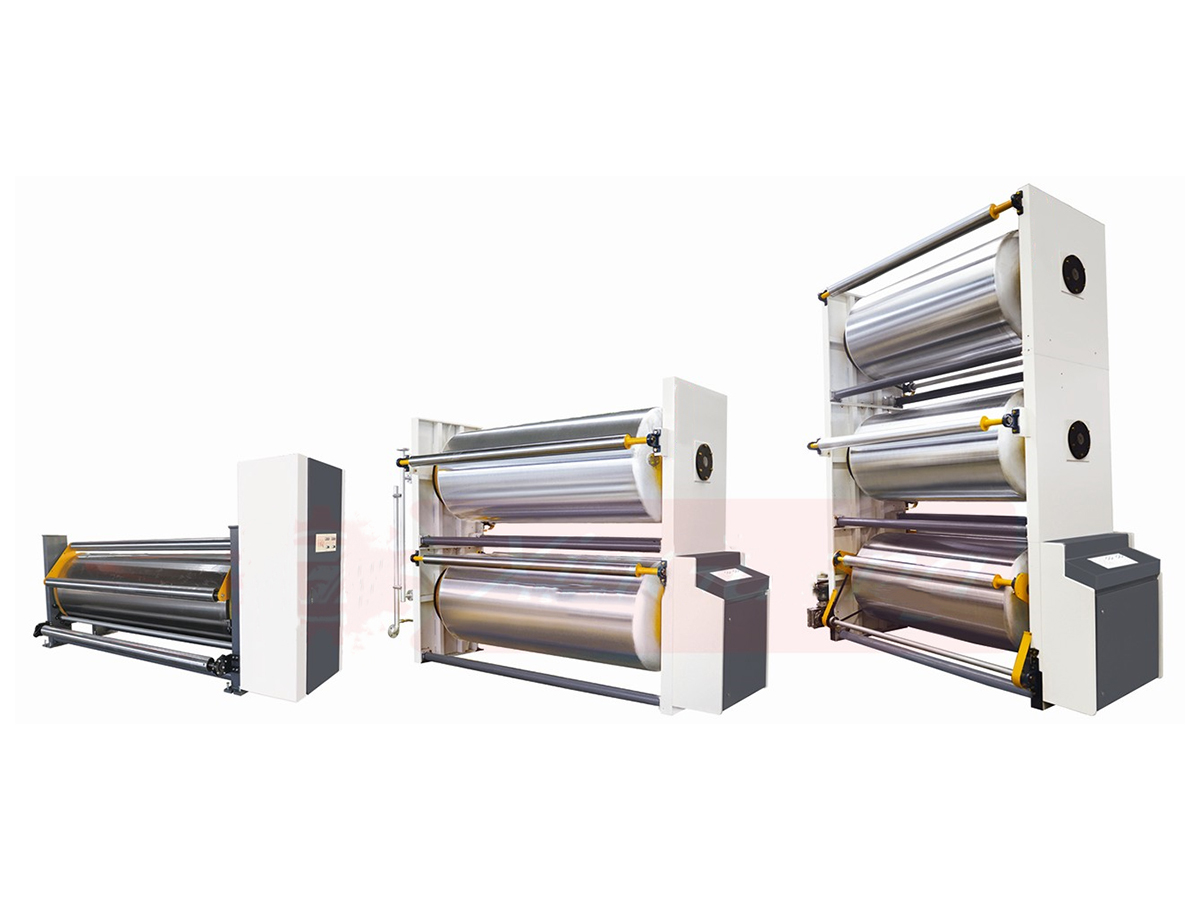

Xi lanh làm nóng trước giấy hàng đầu |
Một |
2 |
con lăn ￠900mm, bao gồm chứng chỉ thùng chứa áp lực. Góc bọc điều chỉnh điện. Góc quấn có thể điều chỉnh vùng làm nóng giấy trước trong phạm vi 360 °. |
RG-1-900 |
Xi lanh làm nóng trước giấy lõi |
Một |
2 |
con lăn ￠900mm, bao gồm chứng chỉ thùng chứa áp lực. Góc bọc điều chỉnh điện. Góc quấn có thể điều chỉnh vùng làm nóng giấy trước trong phạm vi 360 °. |

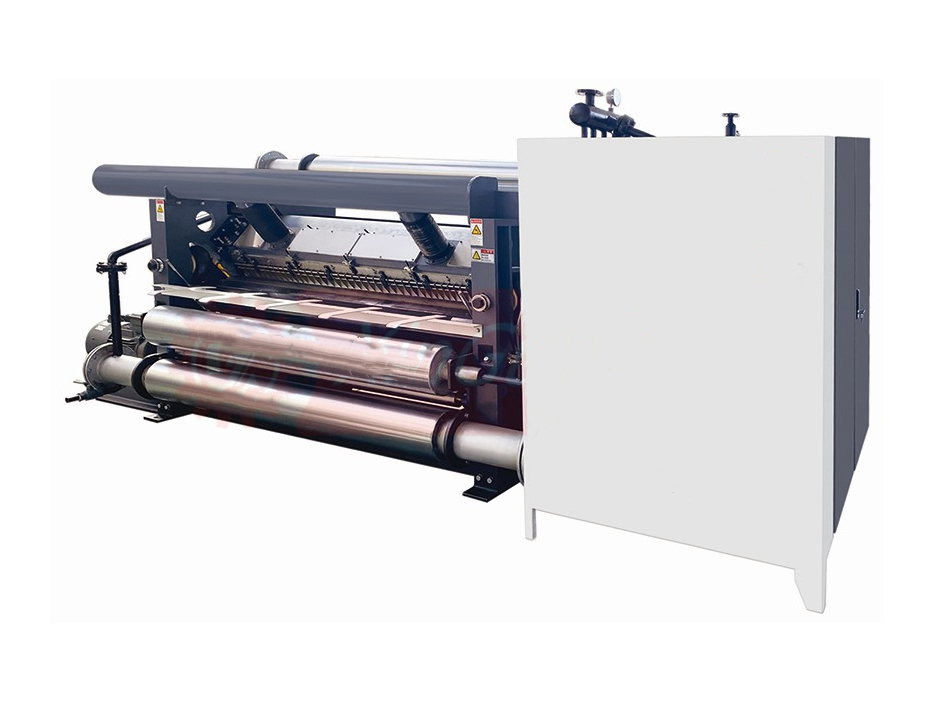

SF-320C |

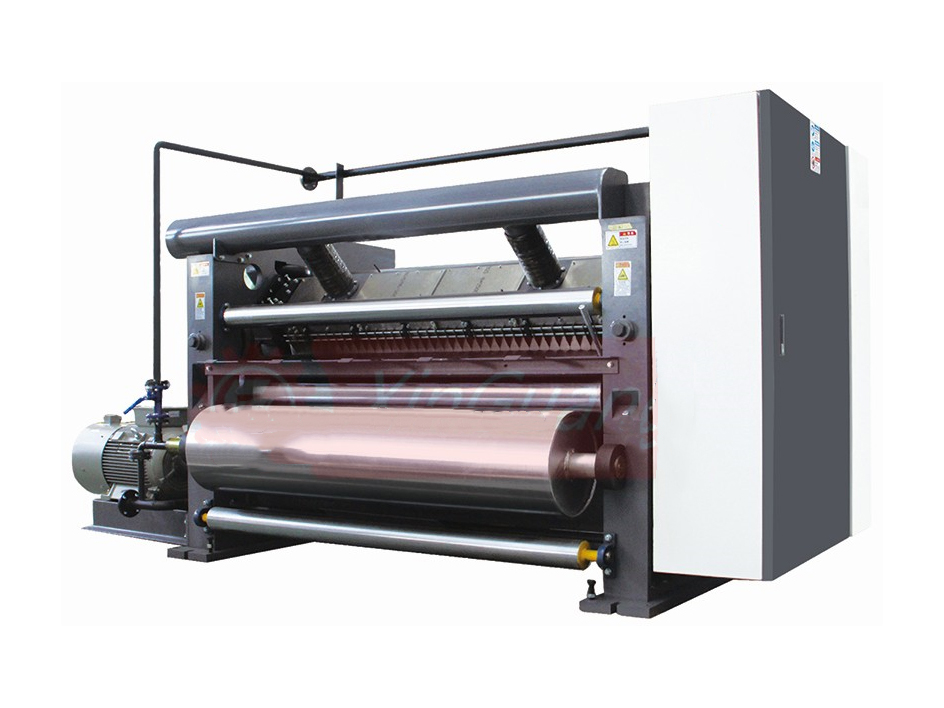

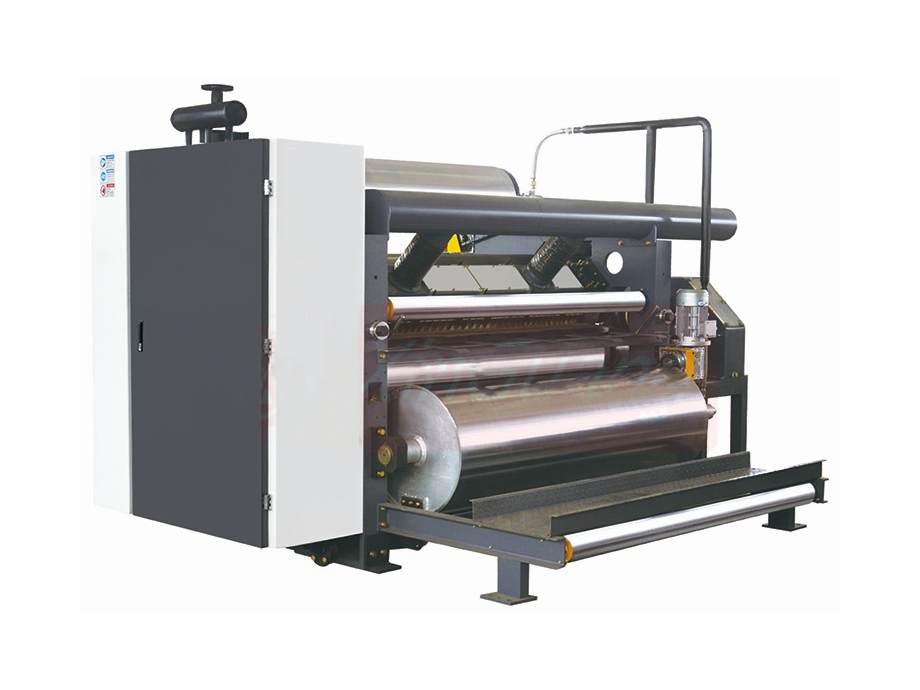

Kiểu không ngón tay một mặt |
Một |
2 |
Con lăn chính dạng sóng ￠320mm, vật liệu bằng thép hợp kim 48CrMo, xử lý cacbua vonfram, chuyển tải nhóm mô-đun cuộn ngói. Cấu trúc dằn túi khí, ổ trục chính nhập khẩu, keo điều khiển tự động PLC, màn hình cảm ứng HMI, ngắt đỗ xe tự động, cách sưởi ấm bằng hơi nước. |
RG-3-900 |
Bộ làm nóng ba lần |
Một |
1 |
con lăn ￠900mm, bao gồm chứng chỉ thùng chứa áp lực. Góc bọc điều chỉnh điện. Góc quấn có thể điều chỉnh vùng làm nóng giấy trước trong phạm vi 360 °. |
GM-20 |

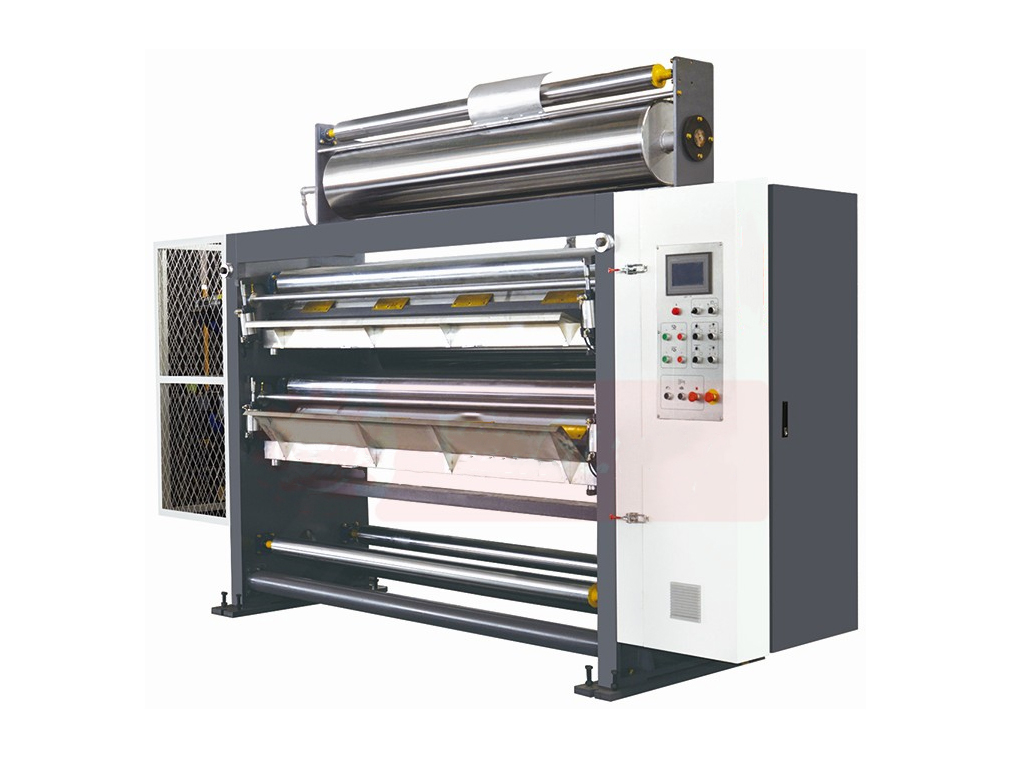

Máy dán keo đôi |
Một |
1 |
Đường kính con lăn keo 269mm. Mỗi ổ đĩa động cơ tần số độc lập, đường kính con lăn keo 269mm. Mỗi ổ đĩa động cơ tần số độc lập, PLC điều chỉnh khe hở keo và HMI. |
TQ |
cầu băng tải loại nặng |
bộ |
1 |
Kênh chùm tia chính 200mm, động cơ biến tần độc lập kéo nạp giấy, lực căng hấp phụ. Hiệu chỉnh điện。 |

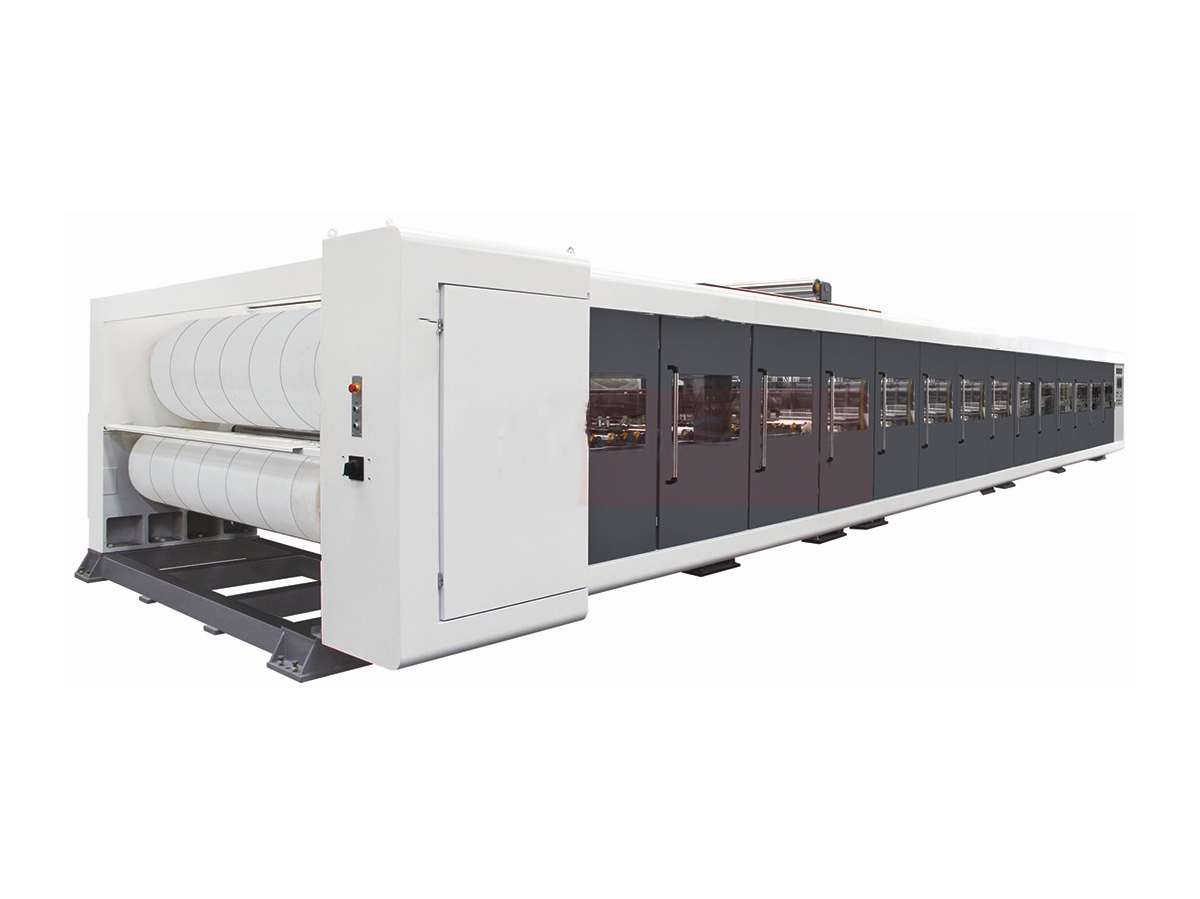

SM-F |
mặt đôi |
bộ |
1 |
Kênh GB 360 mm, Tấm nóng Chrome 600 mm * 16 miếng, Toàn bộ cấu trúc của thiết kế tấm nóng. Tấm ép điều khiển tự động PLC. Hiển thị nhiệt độ, tần số động cơ. |
NCBD |

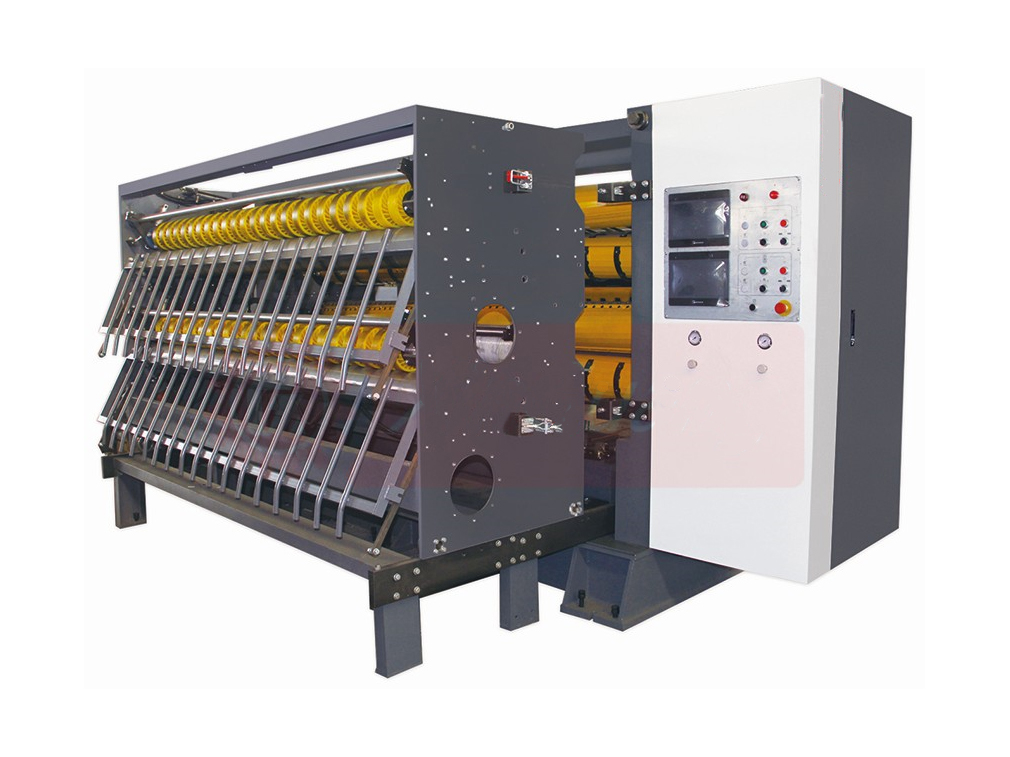

Máy cắt rãnh lưỡi mỏng NCBD |
Một |
1 |
Thép hợp kim vonfram, năm dao tám dòng, loại đường không áp suất. Máy tính servo Schneider tự động xả dao, tự động điều chỉnh độ rộng cửa hút. |
NC-150 |
Dao cắt xoắn ốc NC |
Một |
1 |
Điều khiển servo AC hoàn chỉnh, phanh lưu trữ năng lượng, cấu trúc lưỡi xoắn ốc, bánh răng ngâm trong dầu, màn hình cảm ứng 10,4 inch. |
DM-XLM |
máy xếp giàn máy tính tự động |
Một |
1 |
Nâng nền tảng truyền động servo, ba phần vận chuyển tần số, xả ngăn xếp điểm tự động, Đầu ra đai cường độ cao nhập khẩu, máy bay vận tải tiêu chuẩn bên giấy. |
ZJZ |
Hệ thống trạm keo |
bộ |
1 |
Đường ống do khách hàng sở hữu. Cấu hình keo được cấu tạo bởi bể vận chuyển, bể chính, bể chứa, và gửi bơm nhựa, bơm nhựa phía sau。 |
QU |
Hệ thống nguồn khí |
Một |
1 |
Nguồn khí, đường ống được khách hàng chuẩn bị. |
ZQ |
Hệ thống hơi nước |
bộ |
1 |
Các bộ phận của hệ thống hơi nước được sử dụng trong tất cả các van GB. Bao gồm khớp quay, bộ phân phối trên và dưới. Bẫy, bảng áp suất, v.v. Nồi hơi và đường ống do khách hàng sở hữu. |
ĐQ |
Hệ thống tủ điện điều khiển |
bộ |
1 |
Hệ thống điều khiển điện tử::bộ phận dẫn động không ngón tay,bộ phận dẫn động,máy cắt lưỡi mỏng NC,máy hai mặt,máy dán keo đều sử dụng động cơ tần số,hệ thống điều khiển tần số delta.Giao diện vận hành dễ dàng và thuận tiện,Tủ điều khiển hiển thị tốc độ với mỗi màn hình hiển thị tốc độ đơn vị, lệnh gọi thiết bị, chức năng dừng khẩn cấp. Rơle chính của thương hiệu Schneider. |
Loại:WJ150-1800-Ⅱloại dây chuyền sản xuất bìa giấy 5 lớp
1 |
Chiều rộng hiệu quả |
1800mm |
2 |
Thiết kế sản xuất tốc độ |
150m/phút |
|
3 |
Tốc độ làm việc ba lớp |
100-140m/phút |
4 |
Tốc độ làm việc năm lớp |
90-130m/phút |
|
5 |
Tốc độ làm việc bảy lớp |
------------------- |
6 |
Tốc độ đơn thay đổi cao nhất |
100m/phút |
|
7 |
Độ chính xác tách theo chiều dọc |
±1mm |
8 |
Độ chính xác cắt ngang |
±1mm |
|
ghi chú |
Tốc độ các mục tiêu trên cần thiết để đạt được: chiều rộng hiệu quả1800mm, Tuân thủ các tiêu chuẩn sau và đảm bảo điều kiện thiết bị của giấy ở nhiệt độ bề mặt gia nhiệt 175oC. |
|||||
Chỉ số giấy hàng đầu |
100g/㎡--180g/㎡ Chỉ số nghiền vòng（Nm/g） ≥8 (Chứa nước8-10%) |
|||||
Chỉ số giấy lõi |
80g/㎡--160g/㎡ Chỉ số nghiền vòng （Nm/g） ≥5,5 (Chứa nước8-10%) |
|||||
Trong mục lục giấy |
90g/㎡--160g/㎡ Chỉ số nghiền vòng （Nm/g） ≥6 (Chứa nước8-10%) |
|||||
9 |
Tổ hợp sáo |
|||||
10 |
Yêu cầu về hơi nước |
Áp suất tối đa 16kg/cm2 |
Áp suất chung10-12kg/cm2 |
sử dụng4000kg/giờ |
||
11 |
Nhu cầu điện |
AC380V 50Hz 3PH |
Tổng công suất≈220KW |
Công suất hoạt động≈150KW |
||
12 |
Khí nén |
Áp suất tối đa 9kg/cm2 |
Áp suất chung4-8kg/cm2 |
sử dụng1m3/phút |
||
13 |
không gian |
≈Lmin70m*Wmin10m*Hmin5m(Bản vẽ thực tế gửi tới nhà cung cấp để cung cấp đã được kiểm toán chiếm ưu thế) |
||||
Phần thuộc sở hữu của khách hàng |
1, Hệ thống sưởi ấm bằng hơi nước: đề xuất với áp suất nồi hơi 4000Kg / Hr: đường ống hơi 1,25Mpa |
2, Máy nén khí, đường ống dẫn khí, ống vận chuyển keo |
3, Nguồn điện, dây nối với bảng điều khiển và đường ống |
4, Nguồn nước, đường ống dẫn nước, xô, v.v. |
5、 Nước, điện, gas lắp đặt nền móng dân dụng |
6, Thử nghiệm với giấy nền, tinh bột ngô (khoai tây), xút ăn da sử dụng trong công nghiệp, borax và các vật liệu khác |
7, Thiết bị dầu, dầu bôi trơn, dầu thủy lực, mỡ bôi trơn |

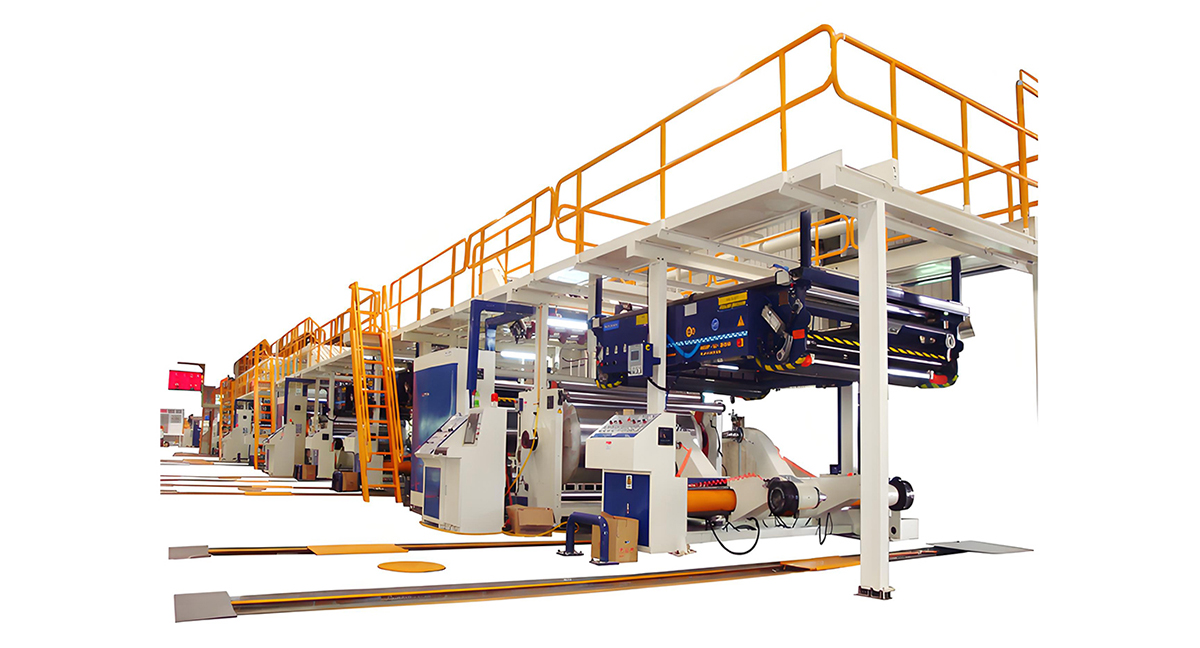

Dây chuyền sản xuất này hiện có sẵn với số lượng lớn sản xuất tự động, có thể sản xuất bìa sóng tương ứng với tiêu chuẩn quốc gia với chất lượng cao và được kiểm soát tập trung, vận hành và sửa chữa dễ dàng, an toàn, đáng tin cậy, giảm nhân lực. Dây chuyền sản xuất này áp dụng công nghệ tiết kiệm năng lượng quốc tế với hệ thống sưởi dầu, có thể tiết kiệm 40% năng lượng so với sưởi ấm bằng hơi nước, vì vậy điều này có thể giảm chi phí một cách hiệu quả. Đó là một hoạt động sản xuất kinh tế ở một công ty bìa cứng cỡ trung bình.
1. Tổng chiều dài: 40-70m
2. Tổng công suất: 100-200kw
3. Hai loại khung có trục và khung không có trục, cung cấp cho khách hàng sự lựa chọn.
4. Giấy bìa sóng: đường kính của cuộn sóng: 280-406mm, sử dụng động cơ điều chỉnh tốc độ điện.
5. Marchine xi lanh đôi gắn kẹo cao su: Khi thông qua, bên trong hai lớp rút súng, lao xuống để mang giấy dẫn con lăn giấy.
6. Lò: tổng chiều dài 7,8m, kết hợp với 9-18 dàn sưởi.
7. Phần lắp đặt: tổng chiều dài 3,8-5 m, kết hợp một số cặp trục đối xứng.
8. Dao cắt ngang, dao kéo dài: Dao thông thường hoặc dao siêu mỏng được lựa chọn dựa trên nhu cầu của khách hàng, tính tự động hóa cao, vận hành tiện dụng.
