Hat, kapak tipi adsorpsiyon oluklu makine, kağıt taşıyıcı çerçeve, tutkal makinesi, çift taraflı makine, kağıt kesici, ön ısıtma silindiri, çift katmanlı köprü, tutkal makinesi vb.
Şartname |
Ekipman adı |
BİRİM |
Adet |
Açıklama |
YV5B |
Hidrolik şaftsız değirmen rulo standı |
A |
5 |
Mil ¢ 240 mm, hiperbolik ağır külbütör, genişleyen mandren, çok noktalı fren, hidrolik tahrikli kaldırma, ortada sola ve sağa kaydırma. Kılavuz ray uzunluğu 6000 mm, plaka kaynağı kullanımı, Ray uzunluğu 6000 mm, araba 10 mm plaka kaynağı kullandı. |
Kağıt arabası |
A |
10 |
||
RG-1-900 |
Üst kağıt ön ısıtma silindiri |
A |
2 |
silindir ￠900mm，basınç kabı sertifikası dahil.Elektrikli ayarlama sarma açısı。Sarma açısı, kağıdın ön ısıtma alanını 360° aralığında ayarlayabilir. |
RG-1-900 |
Çekirdek kağıt ön ısıtma silindiri |
A |
2 |
silindir ￠900mm，basınç kabı sertifikası dahil.Elektrikli ayarlama sarma açısı。Sarma açısı, kağıdın ön ısıtma alanını 360° aralığında ayarlayabilir. |
SF-320C |
Parmaksız tip tek yüzlü |
A |
2 |
Oluklu ana silindir ￠320mm 48CrMo alaşımlı çelik malzeme, tungsten karbür işleme, Kiremit rulosu modüler grup kaldırma transferi. Hava yastığı dengeleme yapısı ， ana yatağı içe aktarma ， PLC otomatik kontrol tutkalı ， HMI dokunmatik ekran ， Otomatik park tahliyesini kırar ， buharlı ısıtma yolu. |
RG-3-900 |
Üçlü ön ısıtıcı |
A |
1 |
silindir ￠900mm，basınç kabı sertifikası dahil.Elektrikli ayarlama sarma açısı。Sarma açısı, kağıdın ön ısıtma alanını 360° aralığında ayarlayabilir. |
GM-20 |
Çift tutkal makinesi |
A |
1 |
Tutkal silindiri çapı 269 mm. Her bağımsız frekanslı motor sürücüsü, tutkal silindiri çapı 269 mm. Her bağımsız frekanslı motor sürücüsü, PLC, tutkal boşluğunu ve HMI'yı ayarlar. |
Teknik Soru |
ağır tip konveyör köprüsü |
ayarlamak |
1 |
200mm uzun ışın kanalları, bağımsız invertör motor tahrikli çekme kağıdı beslemesi, adsorpsiyon gerilimi.Elektrik düzeltme。 |
SM-F |
Çift yüzlü |
ayarlamak |
1 |
Raf 360 mm GB kanalı, Krom sıcak plaka 600 mm * 16 adet, Sıcak plaka tasarımının tüm yapısı. PLC otomatik kontrol pres plakası. Sıcaklık göstergesi, frekans motoru. |
NCBD |
NCBD ince bıçaklı kesici skorlayıcı |
A |
1 |
Tungsten alaşımlı çelik, beş bıçak sekiz hat, sıfır basınç hattı tipi. Schneider servo bilgisayarı otomatik olarak bıçağı boşaltır, emme çıkış genişliği otomatik olarak ayarlanır. |
NC-150 |
NC kesici sarmal bıçaklar |
A |
1 |
Tam AC servo kontrolü, enerji depolama freni, helisel bıçak yapısı, yağlı dişliler, 10,4 inç dokunmatik ekran. |
DM-XLM |
bilgisayar portal otomatik istifleme makinesi |
A |
1 |
Servo tahrikli platform kaldırma, üç bölümlü frekans taşıma, otomatik nokta yığını boşaltma, İthal yüksek mukavemetli kayış çıkışı, kağıt tarafı standart taşıma uçağı. |
ZJZ |
Tutkal istasyonu sistemi |
ayarlamak |
1 |
Müşterilerin sahip olduğu boru hattı。Tutkal konfigürasyonu, taşıyıcı tank, ana tank, depolama tankı ve plastik pompa ve arka plastik pompadan oluşur. |
Soru-Cevap |
Gaz kaynağı sistemi |
A |
1 |
Hava kaynağı, boru hattı müşteriler tarafından hazırlanır. |
ZQ |
Buhar sistemi |
ayarlamak |
1 |
Tüm GB vanalarında kullanılan buhar sistemi bileşenleri; Döner bağlantı, üst ve alt dağıtıcı, tuzaklar, basınç tablosu vb. dahil. Müşteriye ait kazanlar ve borular. |
DQ |
Elektrik kontrol kabini sistemi |
ayarlamak |
1 |
Elektronik kontrol sistemi:: parmaksız tek yüzlü, tahrik parçası, NC ince bıçaklı dilimleyici, çift yüzlü, tutkal makinesinin tümü frekans motorunu, delta frekans kontrol sistemini benimser. Çalıştırma arayüzü kolay ve kullanışlı, Her ünite hız göstergesi, ünite çağrısı, acil durdurma fonksiyonu ile hız göstergesi kontrol kabini. Ana röleler Schneider markadır. |

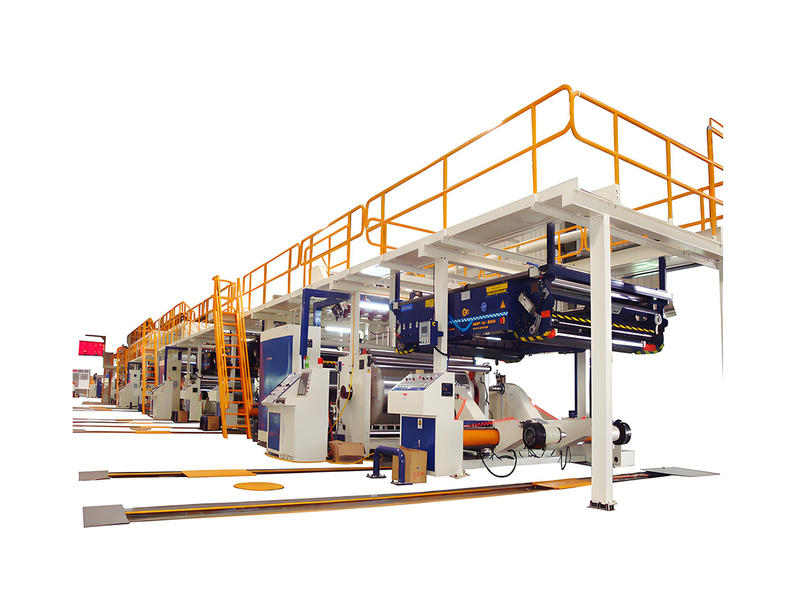

Tip: WJ150-1800-Ⅱtip beş katmanlı oluklu mukavva üretim hattı
1 |
Etkili genişlik |
1800mm |
2 |
Tasarım üretim hızı |
150 m/dak |
|
3 |
Üç katmanlı çalışma hızı |
100-140 m/dak |
4 |
Beş katmanlı çalışma hızı |
90-130 m/dak |
|
5 |
Yedi katmanlı çalışma hızı |
------------------- |
6 |
En yüksek değişim tek hız |
100 m/dak |
|
7 |
Boyuna ayırma doğruluğu |
±1 mm |
8 |
Çapraz kesim hassasiyeti |
±1 mm |
|
Not |
Etkili genişlik 1800 mm'ye ulaşmak için gereken yukarıdaki hedefleri hızlandırın, Aşağıdaki standartlara uyun ve kağıdın ekipman durumunun 175 ° ısıtma yüzeyi sıcaklığında olmasını sağlayın. |
|||||
Üst kağıt dizini |
100g/㎡--180g/㎡ Halka ezilme indeksi（Nm/g）≥8 (%8-10 içeren su) |
|||||
Çekirdek kağıt dizini |
80g/㎡--160g/㎡ Halka ezilme indeksi（Nm/g）≥5,5 (Su içeren8-10%) |
|||||
Kağıt indeksinde |
90g/㎡--160g/㎡ Halka ezilme indeksi（Nm/g）≥6 (%8-10 içeren su) |
|||||
9 |
Flüt kombinasyonu |
|||||
10 |
Buhar gereksinimi |
Maksimum basınç 16kg/cm2 |
Ortak basınç10-12kg/cm2 |
kullanım4000kg / Saat |
||
11 |
Elektrik talebi |
AC380V 50Hz 3PH |
Toplam güç≈220KW |
Koşu Gücü≈150KW |
||
12 |
Basınçlı hava |
Maksimum basınç 9kg/cm2 |
Ortak basınç4-8kg/cm2 |
kullanım1m3/dak |
||
13 |
uzay |
≈Lmin70m*Wmin10m*Hmin5m(Denetlenmiş sağlamak için sağlayıcıya yapılan gerçek çizim geçerlidir) |
||||
Müşteriye ait bölüm |
1、 Buhar ısıtma sistemi: 4000Kg / Saat buhar kazanı basıncına sahip teklif: 1.25Mpa buhar boru hattı |
2、 Hava sıkıştırılmış makine、hava boru hattı、tutkal taşıma borusu |
3、 Güç kaynağı、çalışma paneline ve hat borusuna bağlı kablolar |
4、 Su kaynakları, su boru hatları, kovalar vb. |
5、 Su, elektrik, gaz gömme montajlı sivil temel |
6、 Baz kağıt, mısır nişastası (patates), Endüstriyel kullanım kostik soda, boraks ve diğer malzemelerle test edin |
7、 Yağ ekipmanı, yağlama yağı, hidrolik yağı, yağlama gresi |
Bu üretim hattı, yüksek kalitede ulusal standartlara uygun oluklu mukavva üretebilen ve konsantre kontrolü benimseyen, kolayca çalıştırılan ve onarılan, güvenli, güvenilir, insan gücünü azaltan büyük miktarda otomatik üretime sahiptir. Bu üretim hattı, buharlı ısıtmaya göre yüzde 40 enerji tasarrufu sağlayabilen, yağ ısıtmalı uluslararası enerji tasarrufu teknolojisini benimser, böylece bu, maliyetleri etkili bir şekilde azaltabilir. Büyük, orta ölçekli bir karton firmasında ekonomik bir üretimdir.
1. Toplam Uzunluk: 40-70m
2. Toplam Güç: 100-200kw
3. Şaftlı ve şaftsız olmak üzere iki tür çerçeve, müşteriye seçim olanağı sunar.
4. Oluklu mukavva yürüyüşü: oluklu yönlendiricinin çapı: 280-406 mm, elektrikli ayar hızı moter kullanılır.
5. Çift silindirli sakız montaj marşı: Evlat edinme sırasında, iki katmanın içine tabancayı çekin, kağıdı taşımak için kağıt rulosunu yönlendirin.
6. Fırın: 9-18 ısıtma kümesiyle birlikte toplam uzunluk 7,8 m.
7. Ayar Parçası: toplam uzunluk 3,8-5 m, birkaç çift simetrik şaftla birlikte.
8. Yatay, Longthuays dilimleme marşini: Müşterinin talebine göre seçilen ortak bıçak veya süper ince bıçak, yüksek otomatiklik, kullanışlı çalışma.
Hebei Ouye Karton Makine Üreticisi, karton paketleme makinelerinin tasarımı ve üretiminde uzmanlaşmış lider bir akıllı fabrikadır. Tasarım, üretim, satış ve satış sonrası hizmetleri bütünleştiren modern bir kuruluş olarak yenilikçi yeteneklerimiz ve kapsamlı üretim deneyimimizle gurur duyuyoruz. Sürekli iyileştirme taahhüdümüz, hem yurt içinde hem de yurt dışında mevcut paketleme makinelerinin eksikliklerini gidermemize olanak tanıyarak bizi akıllı, yüksek hızlı ve enerji açısından verimli otomatik makinelerin geliştirilmesine yönlendiriyor.
S: Ticaret şirketi veya üretici misiniz?
C: Biz üreticiyiz ve aynı zamanda tüm arkadaşlara iş çözümü sağlıyoruz.
S: Kalite nasıl kontrol edilir?
C: Şirketimiz mükemmel becerilere ve uzun yıllara dayanan pratik deneyime sahip bir mühendis ekibine sahiptir. Makinenin temel bileşenleri, ayrıntılardan teknolojiye kadar ikili kontrole sahip özel tedarikçilere ve belirlenmiş markalara sahiptir. Son olarak, her makine sevkıyattan önce sıkı bireysel testlere tabi tutulur, CE, ISO9001 Kalite Sertifikası vb.
S: Teslim süresi nedir?
C: Siparişe bağlı olarak yaklaşık 30 ~ 50 gün.
S: Ödeme koşulları nedir, kabul ettiğiniz ticari koşullar nelerdir?
C: Genellikle %30 banka havalesi depozitosunu takdir ediyoruz, ardından sevkıyattan önce %70 bakiye ödeniyor, genellikle FOB tianjin fiyatı sunuyoruz. ama aynı zamanda L/C, wetern union gibi başka yolları da kabul ediyoruz ve CFR&CIF vb. yapıyoruz.
S: Kullanımı kolay mı ve işe yaramazsa ne yapabilirim?
C: Kendi başınıza daha fazla şey öğrenmek için fabrikamızı ziyaret etmenizi öneririz ve bir şeyler ters giderse bizi arayabilir, görüntülü sohbet edebilir, bize e-posta gönderebilirsiniz. Ve 36 saat içinde çözümler sunacağız. Mühendisimiz ayrıca istediğiniz gibi yurtdışına da dağıtılabilir.
