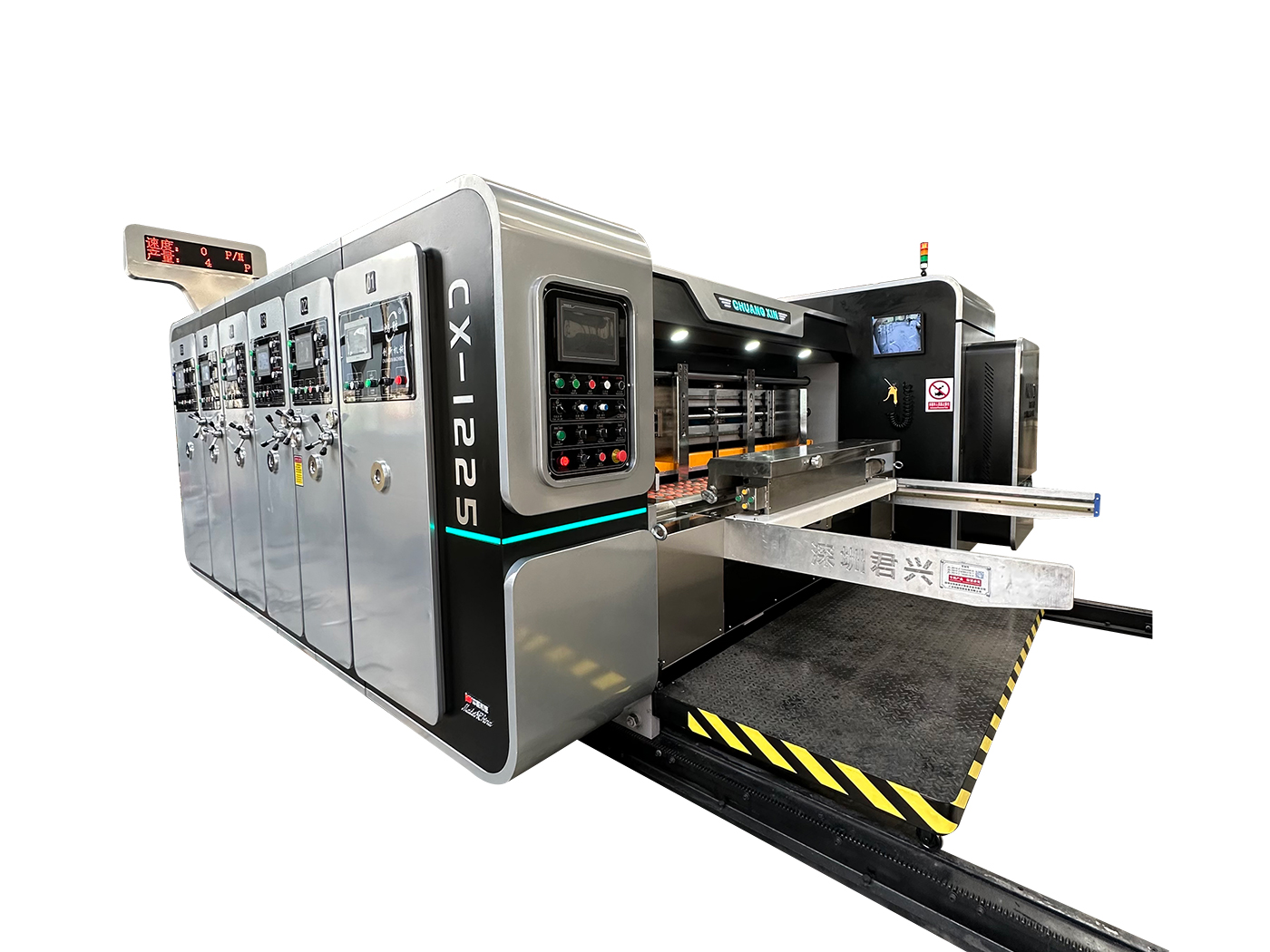

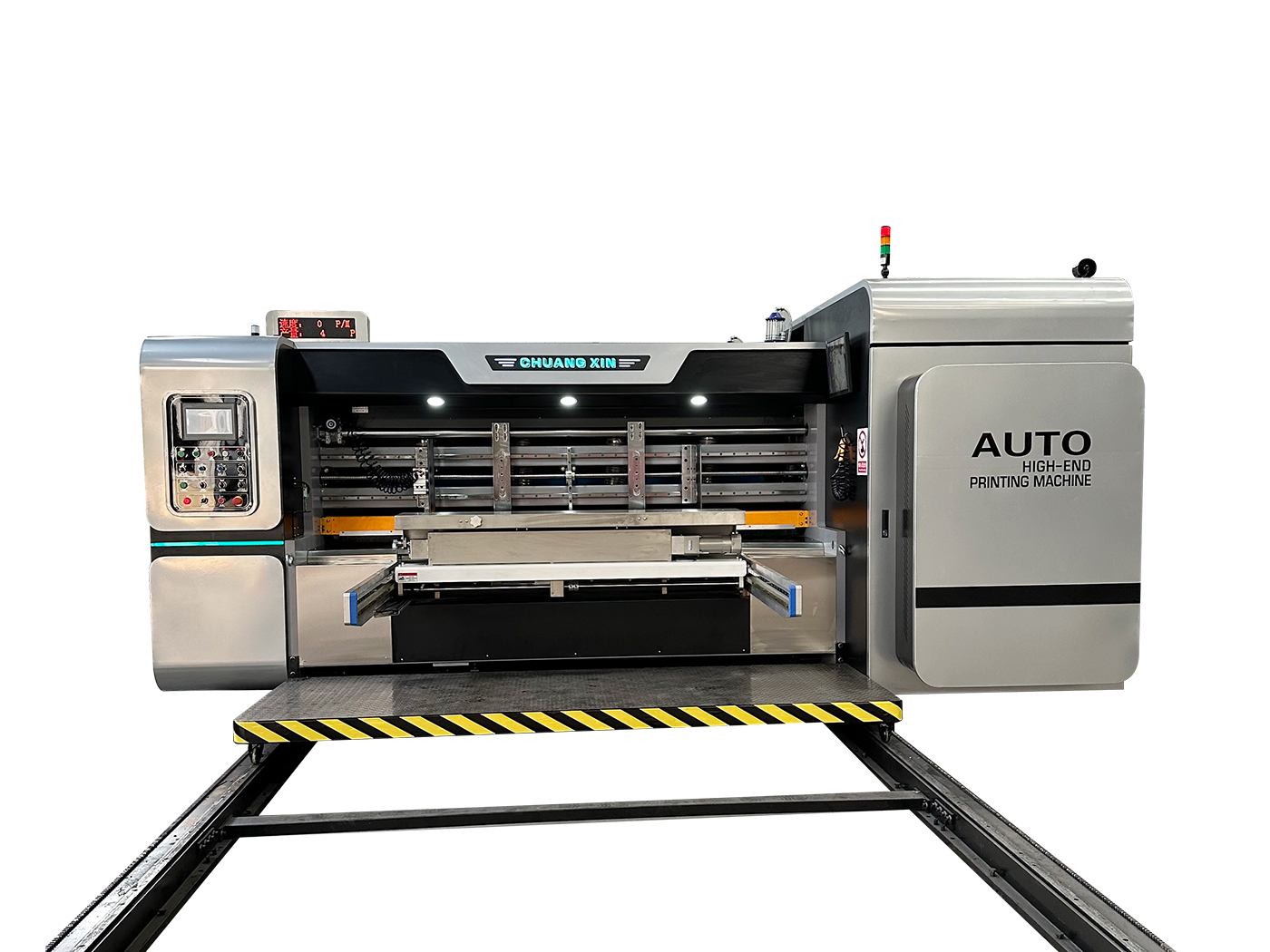

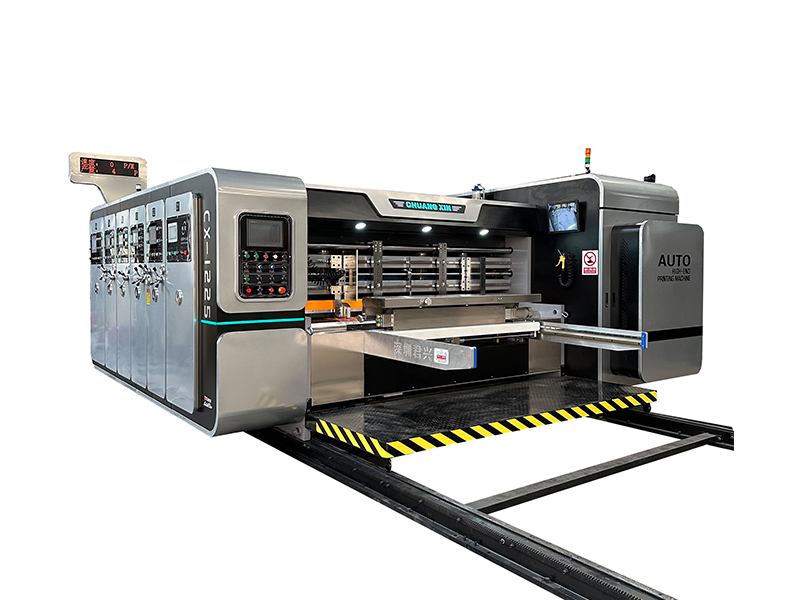

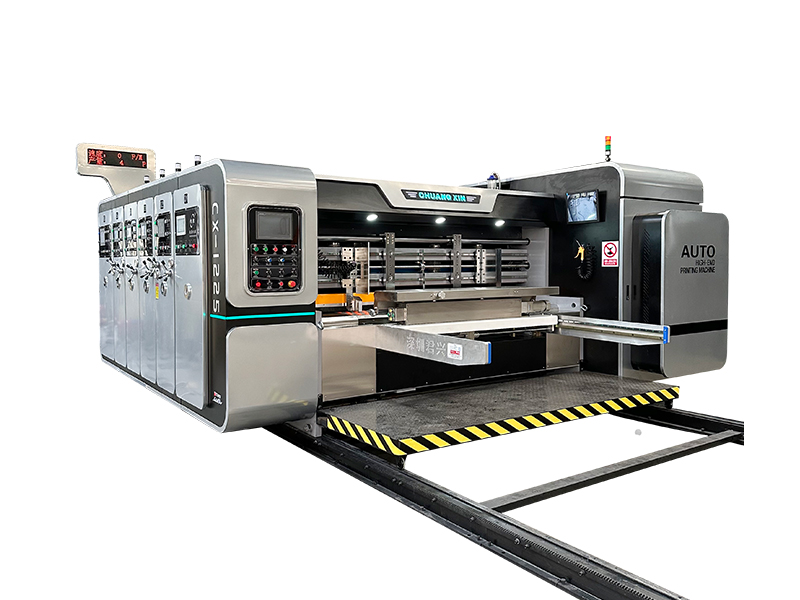

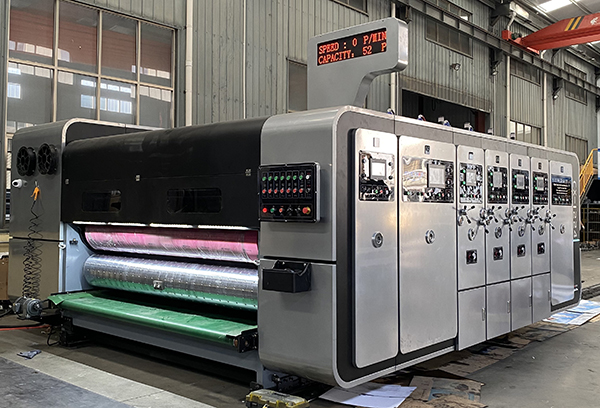

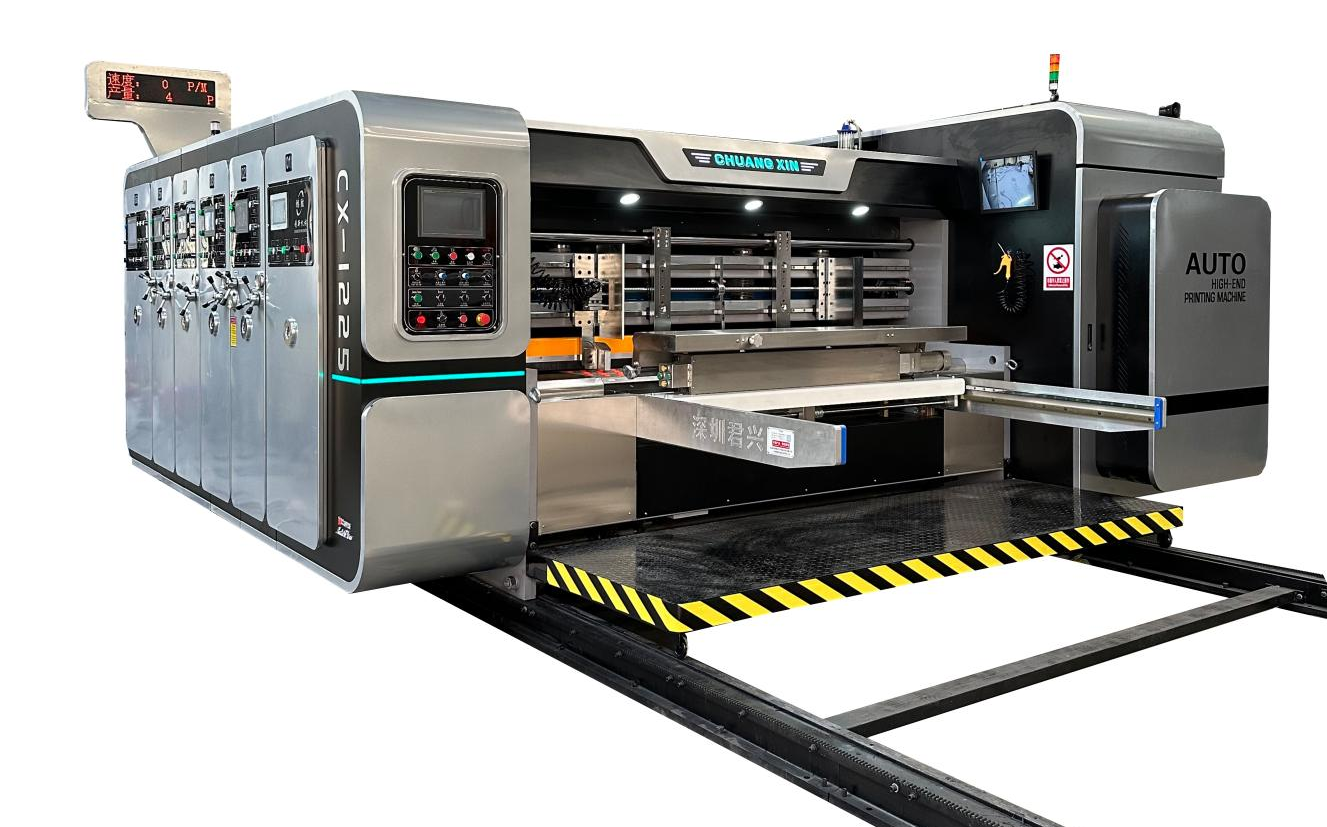

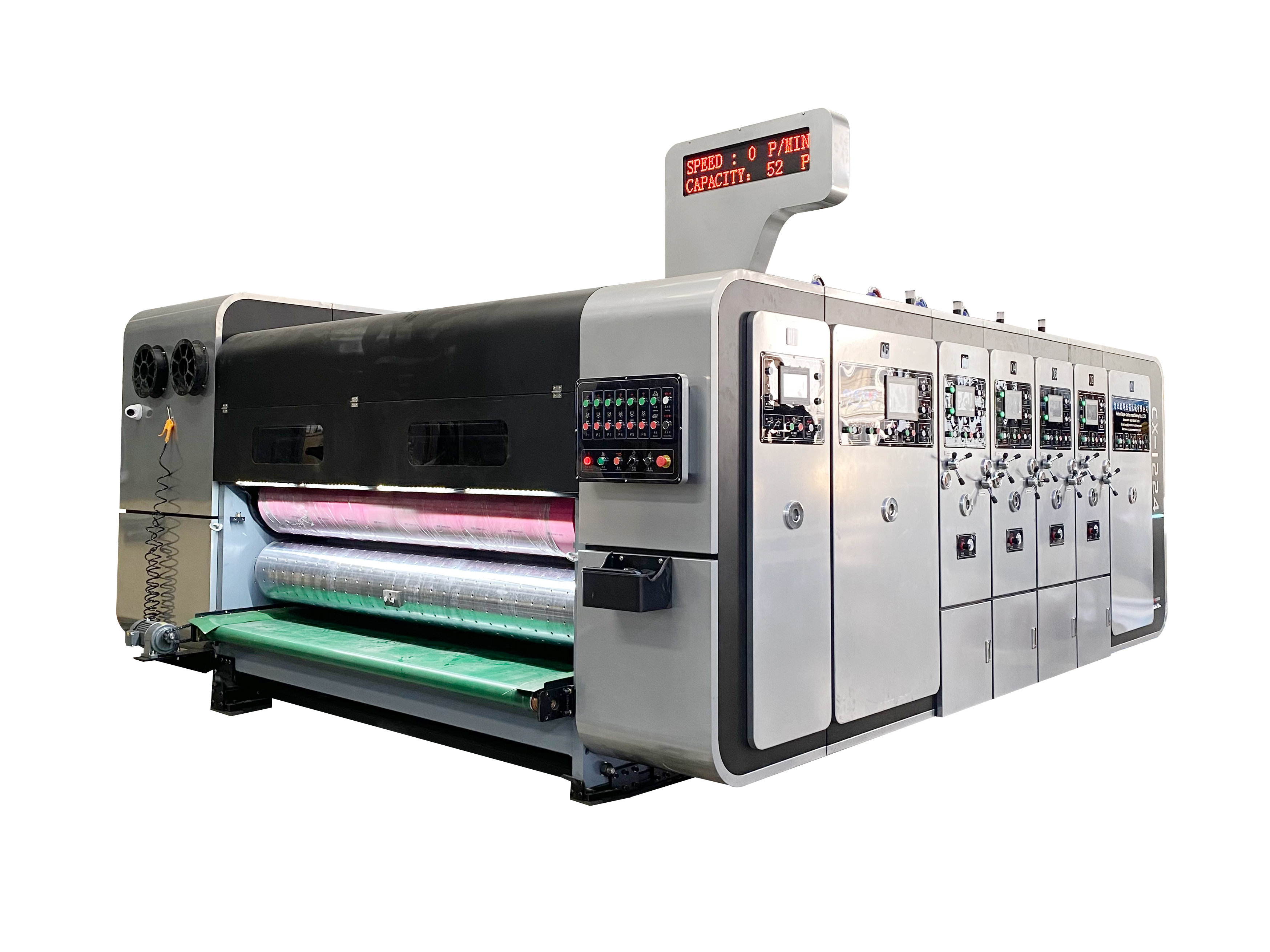

Maszyna sztancująca z suszarką do drukarek o wysokiej rozdzielczości

Próbka druku

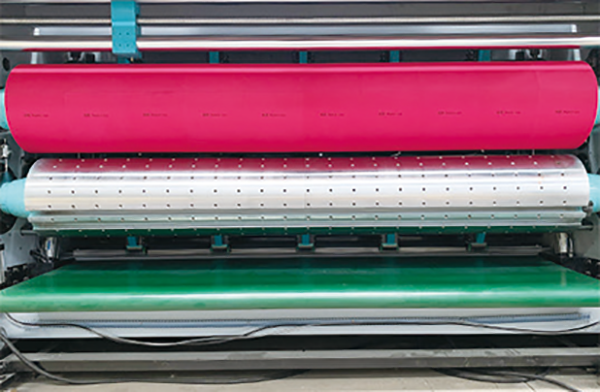

1. Ta maszyna do drukowania i wycinania sztancowania jest wyposażona w podajnik taśmowy z krawędzią prowadzącą, który zapewnia łatwą obsługę i konserwację

2. Dzięki urządzeniu krawędzi prowadzącej tektura może uniknąć wypaczenia i zmniejszyć błędy podawania.

3. Przyssawka przytrzymująca jest zwykle zaprojektowana do wspomagania podawania wypaczonej płyty. Siłę ssania można regulować ręcznie w zależności od potrzeb. Wyświetlacz na tarczy zapewnia wygodę.

4. Ruch manometru po lewej i prawej stronie można regulować za pomocą komputera. Jest wyposażony w pneumatyczne urządzenie wyrównujące.

5. Ruch tarczy do przodu i do tyłu można również regulować za pomocą komputera. Kąt jest regulowany ręcznie.

6. Wyposażony w unikalny firmowy mechanizm odsysania pyłu typu równoległego, umożliwiający drukowanie na dużych obszarach i w sieciach, gwarantuje niezawodną gwarancję, jednocześnie skutecznie zmniejszając liczbę przestojów.

7. Nadaje się do tektury falistej 3-warstwowej, 5-warstwowej i 7-warstwowej, w tym tektury falistej E.

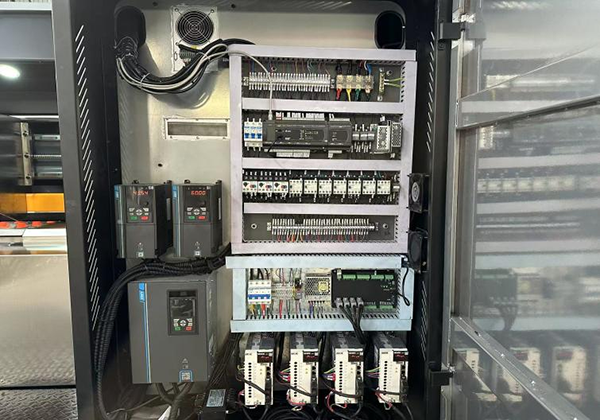

Szafka sterownicza elektryczna

Dzięki zastosowaniu urządzeń elektrycznych międzynarodowej marki cała maszyna działa stabilnie, a wartość regulacji jest dokładna.

Drukarka fleksograficzna może drukować od 1 do 5 kolorów lub drukować w większej liczbie kolorów. Może drukować nie tylko zwykłe kartony, ale także wysokiej jakości i precyzyjne kartony polichromowane, takie jak skrzynki na owoce, pudełka na prezenty, skrzynki na piwo itp.

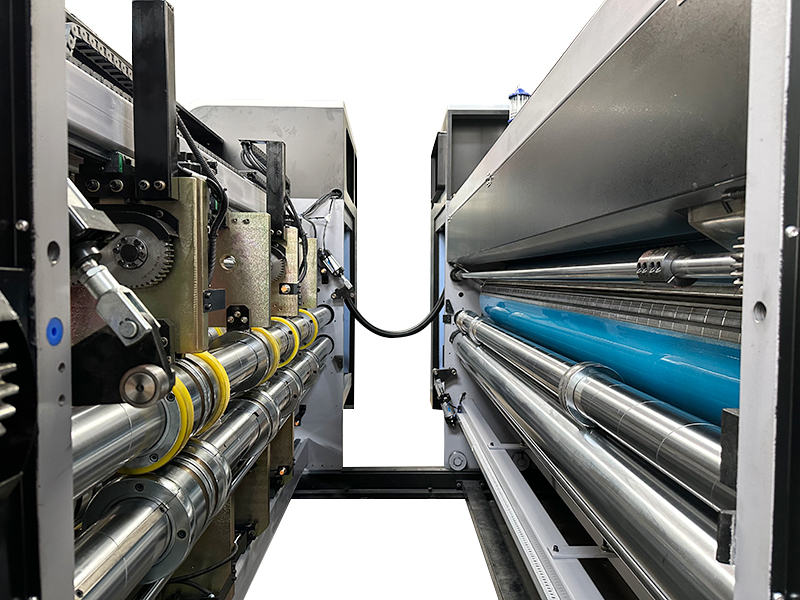

Funkcje modułu drukarki

• Jednostka drukująca tej serii drukarek fleksograficznych jest wyposażona w stalowy wałek Anilox.

• Jest to standardowa maszyna wyposażona w system malowania wałkiem gumowym. (System farbowania z dwoma nożami zgarniającymi jest dostępny w opcji)

• Urządzenie szybkiej wymiany sprawia, że ​​montaż i demontaż płyt fleksograficznych jest szybszy i wygodniejszy.

• Regulacja fazy jest kontrolowana przez sterownik PLC i ekran dotykowy, co zapewnia wszechstronną regulację.

• Mechanizm regulacji faz przekładni planetarnej charakteryzuje się długą żywotnością.

• Zespół drukujący jest wyposażony w automatyczne urządzenie hamujące, które zapobiega obracaniu się cylindra drukującego, gdy jest on rozdzielony lub w fazie regulacji. Od tego czasu pierwotne położenie przekładni pozostaje niezmienione.

• System automatycznego resetowania zapewnia automatyczny powrót do zera po oczyszczeniu rolki drukującej.

• Regulacja osiowa jest kontrolowana przez komputer z wyświetlaczem cyfrowym. Odległość regulacji wynosi do 20 mm.

• Automatyczne urządzenie podnoszące cylinder rastrowy zapewnia, że ​​wałek rastrowy uniesie się i oddzieli od płyty drukarskiej po zakończeniu podawania.

• Wszystkie regulacje luzu można wykonać komputerowo.

• Jednostka szczelinująca w tej drukarce fleksograficznej, wycinarce i układarce służy do wytwarzania standardowych kartonów z tektury falistej. Może wykonać dłutowanie, bigowanie, nacinanie i wycinanie narożników za jednym pociągnięciem. Rozmiar szczeliny i wysokość kartonu można regulować mechanicznie lub ręcznie.

Funkcje jednostki Slotter

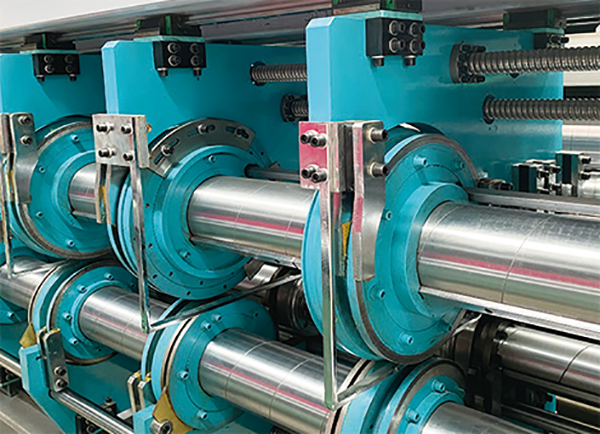

• Jednostka dłutująca jest wyposażona w podwójne rolki rysujące. Karton, który został wcześniej nacięty, jest trudny do uszkodzenia.

• Regulację fazy szczelinowania i regulację wysokości kartonu można wykonać za pomocą sterownika PLC z kolorowym wyświetlaczem. Jest to regulacja podwójnej częstotliwości.

• Urządzenie do regulacji fazy wykonane jest z przekładni planetarnej, co zapewnia długą żywotność.

• Głowica dłutująca o szerokości 7 mm jest wykonana z materiałów stopowych w procesie obróbki cieplnej i charakteryzuje się ostrością i dużą precyzją.

• Luz szczelin i nacięć jest kontrolowany przez wysoce precyzyjną śrubę kulową, sterownik PLC i ekran dotykowy.

• Slotter posiada funkcję automatycznego zerowania.

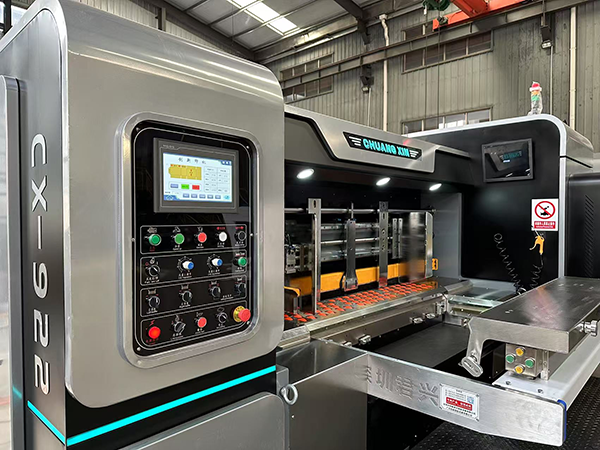

• Przyjazny dla użytkownika interfejs operacyjny z kolorowym ekranem dotykowym zapewnia łatwą obsługę.

• Zespół sztancujący w sloterze, sztancatorze i układarce drukarki fleksograficznej może być używany do sztancowania specjalnych tektur falistych. Za jednym pociągnięciem można wyciąć od 2 do 3 lub więcej desek.

Cechy jednostki sztancującej

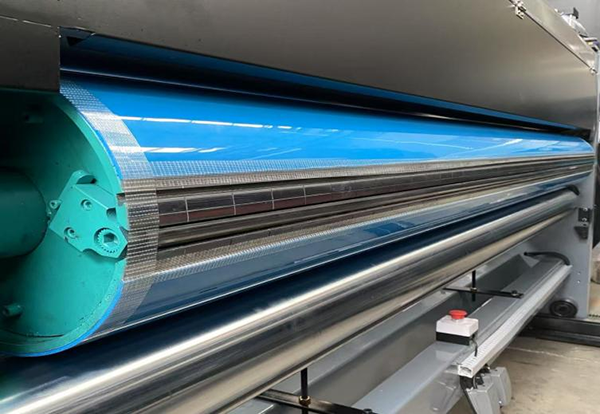

• Wykrawarka do kartonów składanych jest wyposażona w stalowy wałek wycinany z twardą powłoką chromową i procesem szlifowania powierzchni.

• Wałek sztancujący posiada funkcję korekcji wyważenia, zapewniając tym samym stabilną pracę.

• Wałek amortyzujący został zaprojektowany z automatycznym urządzeniem poruszającym się w kierunku osiowym, umożliwiającym jego przesunięcie o około 40 mm.

• Automatyczne urządzenie kompensacyjne może przedłużyć żywotność wałka amortyzującego.

• Regulacja fazy wycinania jest kontrolowana przez sterownik PLC i kolorowy ekran dotykowy.

• Konstrukcja przekładni planetarnej urządzenia do regulacji fazy wykazuje długą żywotność.

• Regulacja położenia osiowego odbywa się za pomocą komputera z wyświetlaczem cyfrowym.

1. Oprócz standardowej konfiguracji głównej funkcji sztancowania, oprócz konfiguracji czterech zestawów matryc stalowych, wykonaj zwykłe przemysłowe wycinanie rowków w skrzynkach, kąt cięcia, zastosowanie boczne, synchroniczną regulację czterech noży serwomotoru, elektryczny ruch poprzeczny. Zmiana kolejności jednym kliknięciem umożliwia przechowywanie 999 zamówień, wygodnie i szybko.

2. Korzystanie z 8 zestawów regulacji narzędzia serwosilnika, wysoka precyzja i duża prędkość regulacji narzędzia.

3. dostosuj typ pudełka. Dostępne są 4 tryby zamówienia: pudełko ciągłe, pudełko pojedyncze (podwójne formowanie), pudełko z osłoną nieba i ziemi, pudełko w kształcie szablonu.

4. Jednoczesna regulacja narzędzia, synchroniczna regulacja elektrycznego sterowania lewą i prawą krawędzią natarcia.

5. Zastosowanie ciśnienia wstępnego, stałego ciśnienia, zapewnia synchroniczną regulację serwomotoru, jest łatwy w obsłudze, efekt formowania jest lepszy.

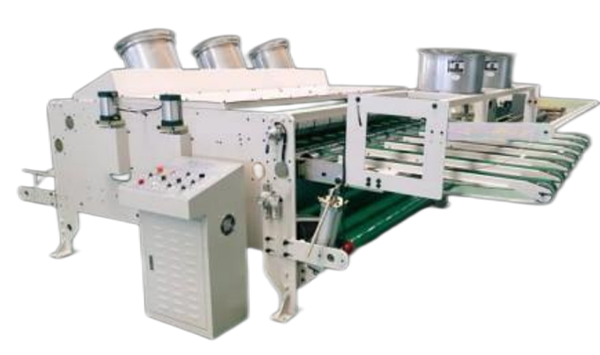

Zaszokować dział usuwania śmieci

1. Wibracyjna maszyna do usuwania wiórów przyjmuje serię okrągłych pasów, a karton przechodzi przez środek.

2. Niezależny wał wibracyjny sterowania silnikiem, może regulować prędkość.

3. Wyposażony w 2 wentylatory osiowe, może skutecznie usuwać resztki papieru z powierzchni płyty.

4. W dolnej części wytrząsarki znajduje się przenośnik taśmowy, na którym skrawki papieru są zagęszczane i transportowane na taśmę poprzeczną.

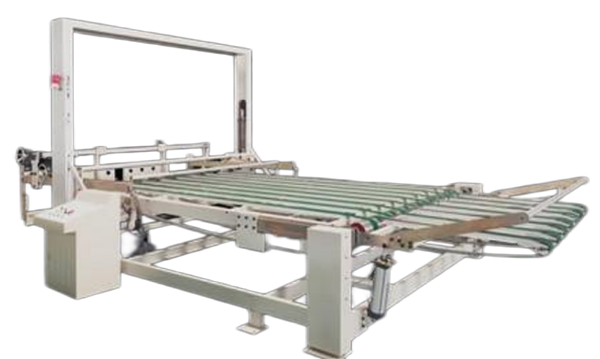

Maszyna układająca

Puste ramię biorące:

1. Posiada dwa tryby sterowania: ręczny i automatyczny.

2. Prędkość paska napędowego ramienia chwytającego deskę ustawia się za pomocą falownika, a jego napięcie można regulować niezależnie, bez ograniczenia długości pasa, za pomocą łatwej, elastycznej i szybkiej regulacji.

Wysokość stołu roboczego:

1. Napędzany mocnym łańcuchem, aby zapewnić jego płynne podnoszenie i opadanie.

2. Automatyczne układanie w stosy do 1600 mm, wysokość stołu roboczego jest zabezpieczona zabezpieczeniem.

3. Silnik napędowy stołu roboczego jest wyposażony w hamulec, który utrzymuje go w pozycji bez przesuwania się.

Płyta zabezpieczająca do chwytania deski:

1. Płyta chwytająca deskę napędzana jest pneumatycznie, a wysokość układania deski kontrolowana jest czujnikiem fotoelektrycznym.

2. Położenie tylnej blachy ochronnej można regulować ręcznie w zależności od długości deski.
