Los soportes de rodillos sin eje ofrecen un control de tensión automatizado y más estable en entornos de almacenamiento de papel con alta humedad que los sistemas de frenado mecánico tradicionales, especialmente para los modernos. onduladoras de alta velocidad . Sin embargo, el frenado mecánico todavía desempeña un papel en líneas más simples y de menor velocidad y en proyectos sensibles a los costos donde las condiciones y las especificaciones del papel están bien controladas. [máquina sin igual ]
El almacenamiento de papel con alta humedad (por encima del 65–70 % de humedad relativa) cambia la rigidez del papel, el contenido de humedad y el comportamiento de la banda, lo que hace que la estabilidad de la tensión sea una variable crítica para la calidad de impresión y el rendimiento de la corrugación. A medida que aumenta la humedad, el papel puede absorber humedad, lo que aumenta la curvatura, la inestabilidad dimensional y el riesgo de que la banda se rompa en el soporte de desenrollado. [valmet ]
Por lo tanto, en las plantas de cartón corrugado y de conversión, el soporte del rodillo de desenrollado o laminado debe mantener la tensión constante mientras el diámetro del rodillo se contrae, la velocidad cambia y los operadores realizan los empalmes. Un control deficiente de la tensión en tales condiciones conduce directamente al aplastamiento de las flautas, bordes sueltos, registro incorrecto y desperdicio en toda la línea. [renova-srl ]

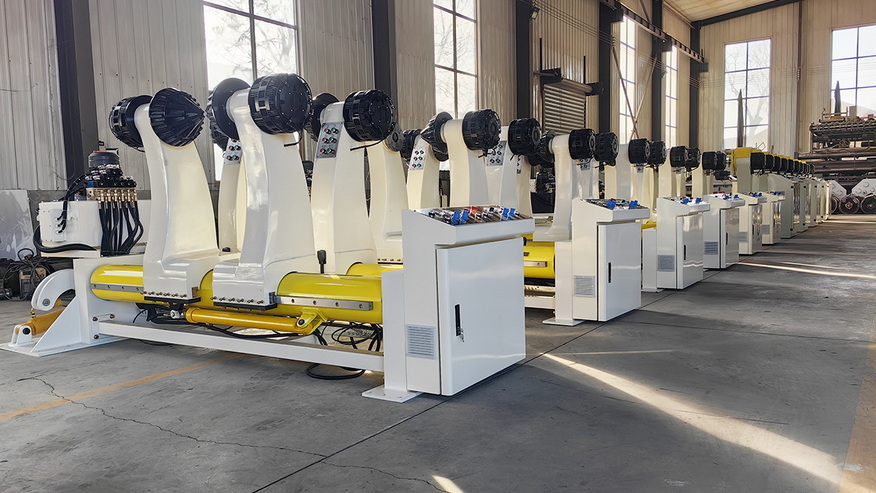

Un soporte de rollo de molino sin eje sostiene el rollo de papel directamente en mandriles en cada extremo, sin un eje central, y generalmente combina sujeción motorizada, elevación, movimiento lateral y control automático de tensión . Los modelos modernos pueden contener dos rollos, permitir un cambio rápido e integrarse con controles basados en PLC para el ajuste automático de la tensión a medida que varían la velocidad y el diámetro del rollo. [maxsonautomático ]
Características clave de los soportes sin eje en líneas corrugadas: [ouyecartonmachine ]
- Sujeción motorizada, posicionamiento arriba-abajo, adelante-atrás y lateral.
- Estructura simétrica para cargar dos rollos y cambiar papel continuamente.
- Opciones de elevación hidráulica o electromecánica para rollos pesados. [omegalinkstrader ]
- Integración con control automático de tensión y detección de bajo diámetro para reducir la intervención manual. [maxsonautomático ]
Desde la perspectiva del OEM, esta configuración ahora es estándar en la mayoría de las nuevas líneas de corrugadores y láminas de velocidad media a alta, especialmente donde las plantas operan grados mixtos y condiciones ambientales variables. [perspectivas futuras del mercado ]
El frenado mecánico se refiere al control de la tensión mediante frenos de fricción o unidades de freno mecánico montadas en el soporte del rodillo, a menudo combinados con mandriles mecánicos o expansibles. El par se genera mediante pastillas o discos de fricción y la tensión se ajusta cambiando la fuerza del freno, manualmente o mediante controles básicos. [renova-srl ]
Características típicas de los sistemas de frenado mecánico: [valmet ]
- Par basado en la fricción mediante pastillas, discos o frenos de tambor.
- Tensión ajustada mediante palancas manuales, presión neumática o reguladores simples.
- Capacidad limitada para mantener un par constante a velocidades muy bajas o en condiciones de velocidad cero. [valmet ]
- Mayor generación de calor en los componentes del freno a altas velocidades o en recorridos largos.
El frenado mecánico sigue siendo común en corrugadores antiguos y en estaciones de desenrollado donde el presupuesto es ajustado y las velocidades de operación son moderadas. Pero en ambientes húmedos, sus limitaciones en el ajuste del par y la disipación de calor se vuelven más visibles en métricas de calidad como roturas de banda y pérdida de registro. [renova-srl ]
| Aspecto | Actualización modular de una sola cara | Integración completa de la línea de producción a gran escala |
|---|---|---|
| Inversión inicial | CapEx más bajo y escalonado, más fácil de financiar para plantas pequeñas caja automática | Un gasto de capital único elevado requiere un sólido respaldo financiero líder de manadausa |
| Escalabilidad | Agregue módulos gradualmente a medida que crezcan los pedidos líder de manadausa | Alta capacidad desde el primer día; más difícil de 'reducir' bhs-mundo |
| Flexibilidad de diseño | Alto; Los módulos se pueden reorganizar para adaptarse al espacio existente. blogs.blueprintautomation | Más bajo; Línea típicamente diseñada para un flujo fijo. bhs-mundo |
| Manejo de mezcla de productos | Fuerte para diversos SKU y tiradas cortas caja automática | Optimizado para tiradas medias y largas de cajas estandarizadas bhs-mundo |
| Nivel de automatización | Medio; Se puede actualizar módulo por módulo. blogs.blueprintautomation | Alto; controles centralizados y accionamientos sincronizados bhs-mundo |
| Riesgo de integración | Más bajo; Problemas limitados a máquinas individuales. líder de manadausa | Más alto; una falla puede afectar a toda la línea linkedin |
| tiempo de puesta en servicio | Más corto; Los módulos pueden entrar en línea en fases. bhs-mundo | Más extenso; Se requiere ajuste completo del sistema. bhs-mundo |
| Requisito de habilidad del operador | Moderado; Entrenamiento cruzado más fácil por módulo aopackmachine | Alto; Requiere técnicos e ingenieros de procesos experimentados. bhs-mundo |
| Perfil de planta que mejor se adapta | Convertidores boutique, de nicho o regionales en crecimiento caja automática | Grandes plantas de cartón corrugado regionales o nacionales. bhs-mundo |
En un almacén con alta humedad, el margen de estabilidad de los sistemas sin eje es importante porque los operadores enfrentan más variabilidad de rodillos, más cambios de pendiente y más paradas no planificadas. Cuando el control de tensión está integrado en el accionamiento del soporte y el PLC, puede reaccionar más rápido que un freno puramente mecánico que depende únicamente de ajustes manuales y fricción. [omegalinkstrader ]
Tanto desde la experiencia a nivel de planta como desde los comentarios de campo del OEM, la humedad afecta la tensión de tres maneras principales: [valmet ]
- Ganancia de humedad: el papel almacenado en condiciones húmedas absorbe agua, lo que aumenta el peso y reduce la rigidez.
- Cambio dimensional: el largo y el ancho pueden variar, lo que genera bordes desiguales y curvatura que desestabilizan el seguimiento de la banda.
- Variación de la fricción: la fricción de contacto entre la red y los rodillos o los componentes del freno cambia a medida que las superficies absorben humedad o desarrollan condensación.
En esta situación, el par constante no es igual a la tensión constante , porque la sección transversal efectiva de la red y los factores de fricción cambian durante el recorrido. Los sistemas que solo proporcionan un ajuste mecánico aproximado de los frenos tienen dificultades para mantener una zona de tensión estable, especialmente a baja velocidad, durante el empalme o después de las paradas. [renova-srl ]
Desde el punto de vista de un experto de la industria, la combinación de diseño mecánico y control inteligente es lo que hace que los soportes sin eje obtengan una clara ventaja en ambientes húmedos. [ouyecartonmachine ]
Ventajas clave:
1. Control automático de tensión integrado
Los sistemas modernos sin eje pueden integrar frenos neumáticos o avanzados que mantienen una tensión precisa y constante en un amplio rango de velocidades. La tensión se ajusta en función de la velocidad de la línea, el diámetro del rollo y los sensores de retroalimentación, lo que ayuda a compensar la variación provocada por la humedad en el comportamiento de la banda. [maxsonautomático ]
2. Soporte estable y alineación
El soporte directo del mandril de extremo y los brazos simétricos mejoran la concentricidad y la alineación, reduciendo la vibración y el movimiento de lado a lado que los rollos suavizados por la humedad pueden amplificar. [máquina sin igual ]
3. Ajustes manuales reducidos
Las funciones motorizadas y los ajustes preestablecidos minimizan la necesidad de que los operadores ajusten la tensión continuamente a medida que cambian las condiciones del papel, lo cual es fundamental en turnos ocupados con mano de obra limitada. Una menor corrección manual se traduce en resultados más consistentes durante tiradas largas en condiciones ambientales difíciles. [máquina sin igual ]
4. Compatibilidad con iniciativas de plantas inteligentes
Los informes de la industria muestran que la maquinaria de embalaje avanzará hacia la automatización, el control basado en datos y una mayor precisión para 2026. Los soportes sin eje se ajustan a esta dirección porque sus variadores, sensores y HMI pueden introducir datos de tensión y tiempo de inactividad en OEE y sistemas de mantenimiento predictivo. [ventaja del paquete ]
El frenado mecánico no está obsoleto; sigue siendo viable cuando el riesgo operativo es limitado y los presupuestos ajustados. [renova-srl ]
Sigue siendo una elección racional cuando:
- Las velocidades de línea son modestas y la combinación de productos es simple (pocas calidades, pedidos predecibles). [valmet ]
- Las condiciones de almacenamiento están controladas o la planta se encuentra en un clima naturalmente seco.
- La inversión se centra en la impresión, el troquelado o el pegado posteriores, más que en el desenrollado.
- Los equipos de mantenimiento están familiarizados con la revisión de los frenos de fricción y mantienen repuestos en stock.
En tales contextos, un freno mecánico bien mantenido puede ofrecer un control de tensión aceptable a una fracción del gasto de capital, especialmente para convertidores más pequeños o nuevos participantes. Sin embargo, a medida que aumentan la variación de la humedad y la complejidad del producto, el costo oculto de las roturas, el desperdicio y el retrabajo puede superar rápidamente los ahorros iniciales. [perspectivas futuras del mercado ]
Desde el punto de vista de la ingeniería de plantas, elegir entre frenado sin eje y puramente mecánico en entornos de almacenamiento húmedos implica equilibrar riesgos, costos y planes de crecimiento..
Puede utilizar esta ruta de decisión simplificada:
1. Definir la envolvente operativa
- Velocidad máxima de línea y velocidades típicas.
- Gama de grados de papel y GSM.
- Humedad típica y máxima en almacenamiento y producción.
2. Cuantificar el impacto en la calidad y los residuos
- Frecuencia actual de rotura de la web al relajarse.
- Quejas de aplastamiento o registro de flauta.
- Porcentaje de residuos y su coste mensual.
3. Haga coincidir la tecnología con el riesgo
- Si la humedad es alta y el desperdicio por problemas de tensión es significativo, priorice el sistema sin eje con control automático de tensión.
- Si las condiciones son estables y el desperdicio ya es bajo, puede ser suficiente el frenado mecánico con mejoras incrementales (mejores frenos, sensores).
4. Considere futuros planes de automatización
Dado que se prevé que los mercados de maquinaria de embalaje crecerán y que las plantas adoptarán una mayor automatización hasta 2036, la integración de controles de desenrollado más inteligentes ahora puede respaldar futuras actualizaciones. [paquete cuántico ]
Los fabricantes de maquinaria para cartón con sede en Hebei y con una larga experiencia en OEM suministran soportes de rodillos para laminadores sin eje y equipos relacionados a marcas, mayoristas y convertidores globales. Esta experiencia en OEM es importante porque la retroalimentación del mundo real de muchas regiones, climas y perfiles de productos refina los diseños de control de tensión con el tiempo. [Facebook ]
Una fábrica que diseña y fabrica equipos de embalaje de cartón puede ayudarle de la siguiente manera:
- Personalización del tamaño del soporte, rango de sujeción y configuraciones hidráulicas o eléctricas según sus limitaciones de espacio y rollo. [xlcartonmachine.en.made-in-china ]
- Adaptar las opciones de control de tensión (tipo de freno neumático, sensores, integración de controles) a su perfil de humedad y velocidad de línea. [maxsonautomático ]
- Asesorar sobre prácticas de almacenamiento, manipulación y mantenimiento para estabilizar los efectos de la humedad en todo el proceso, no solo en el desenrollado. [máquinas hycarton ]
Para los equipos de ingeniería y mantenimiento, estos pasos ayudan a garantizar la implementación exitosa de soportes sin eje en entornos de almacenamiento húmedos:
1. Auditoría previa al proyecto
- Mapear los niveles de humedad en las zonas de almacén y producción.
- Identificar ubicaciones y causas de roturas recurrentes de la red.
2. Especificación del equipo
- Definir el peso del rollo, el ancho, los diámetros del núcleo y la velocidad máxima de la línea.
- Seleccione un soporte sin eje con capacidad hidráulica adecuada y paquetes de control automático de tensión. [ouyecartonmachine ]
3. Integración de controles
- Conecte la retroalimentación de tensión a la línea PLC y HMI para monitoreo en vivo. [paquete cuántico ]
- Configurar recetas para diferentes grados de papel y estaciones de humedad.
4. Formación de operadores
- Capacitar a los operadores sobre la correcta sujeción, alineación y procedimientos de emergencia.
- Enfatice el seguimiento de los síntomas relacionados con la humedad, como ondas de borde o picos repentinos de tensión.
5. Mantenimiento preventivo
- Programar controles periódicos de mandriles, sistemas hidráulicos y sensores de tensión. [omegalinkstrader ]
- Realice un seguimiento de los KPI clave: roturas de banda, tasa de desperdicio, tiempo de inactividad y compare datos anteriores y posteriores a la actualización.
Si su planta opera en una región de alta humedad o almacena papel en almacenes no acondicionados, actualizar desde un frenado mecánico básico a un soporte de rodillos sin eje con control automático de tensión puede reducir rápidamente las roturas, el desperdicio y las quejas. Aprovechando la experiencia en maquinaria de cartón de nivel OEM, puede especificar un soporte que coincida con su entorno operativo real en lugar de depender de modelos genéricos de catálogo. [perspectivas futuras del mercado ]
Para seguir adelante, documente sus niveles actuales de humedad, velocidades y datos de desperdicio, luego compártalos con su proveedor de maquinaria o socio OEM para que puedan proponer una solución de desenrollado sin eje personalizada y una estimación del retorno de la inversión. [paquete cuántico ]
1. ¿Es siempre mejor un soporte de rodillos de molino sin eje que un frenado mecánico?
No siempre; Los soportes sin eje son superiores donde la humedad es alta, las velocidades son elevadas y la mezcla de productos es compleja, pero el frenado mecánico aún puede ser adecuado para líneas más lentas, estables y sensibles a los costos. [maxsonautomático ]
2. ¿Cómo afecta específicamente la alta humedad a la tensión del papel?
La alta humedad aumenta la humedad del papel, reduce la rigidez y altera la fricción, lo que hace que la tensión fluctúe bajo un par constante y aumenta el riesgo de roturas de la banda y problemas de registro. [valmet ]
3. ¿Puedo mejorar un sistema de frenado mecánico en lugar de sustituirlo?
Puede actualizar los componentes de los frenos, agregar mejores controles neumáticos e integrar sensores de tensión para mejorar la consistencia, pero los sistemas mecánicos toscos aún tienen dificultades para igualar la precisión sin eje en condiciones de humedad desafiantes. [renova-srl ]
4. ¿Qué datos debo recopilar antes de elegir un nuevo soporte rodante?
Recopile velocidades de línea, grados de papel, pesos de rollo, rango de humedad, frecuencia de rotura de banda y porcentaje de desperdicio actual para que su socio OEM pueda dimensionar correctamente el soporte y el sistema de control de tensión. [paquete cuántico ]
5. ¿Cómo se adapta esta inversión a tendencias más amplias en maquinaria de embalaje?
Los informes de la industria señalan la automatización, la precisión y el control basado en datos como tendencias principales, por lo que invertir en soportes sin eje con control de tensión inteligente alinea su planta con el crecimiento esperado del mercado de maquinaria de embalaje hasta 2036. [ventaja del paquete ]
