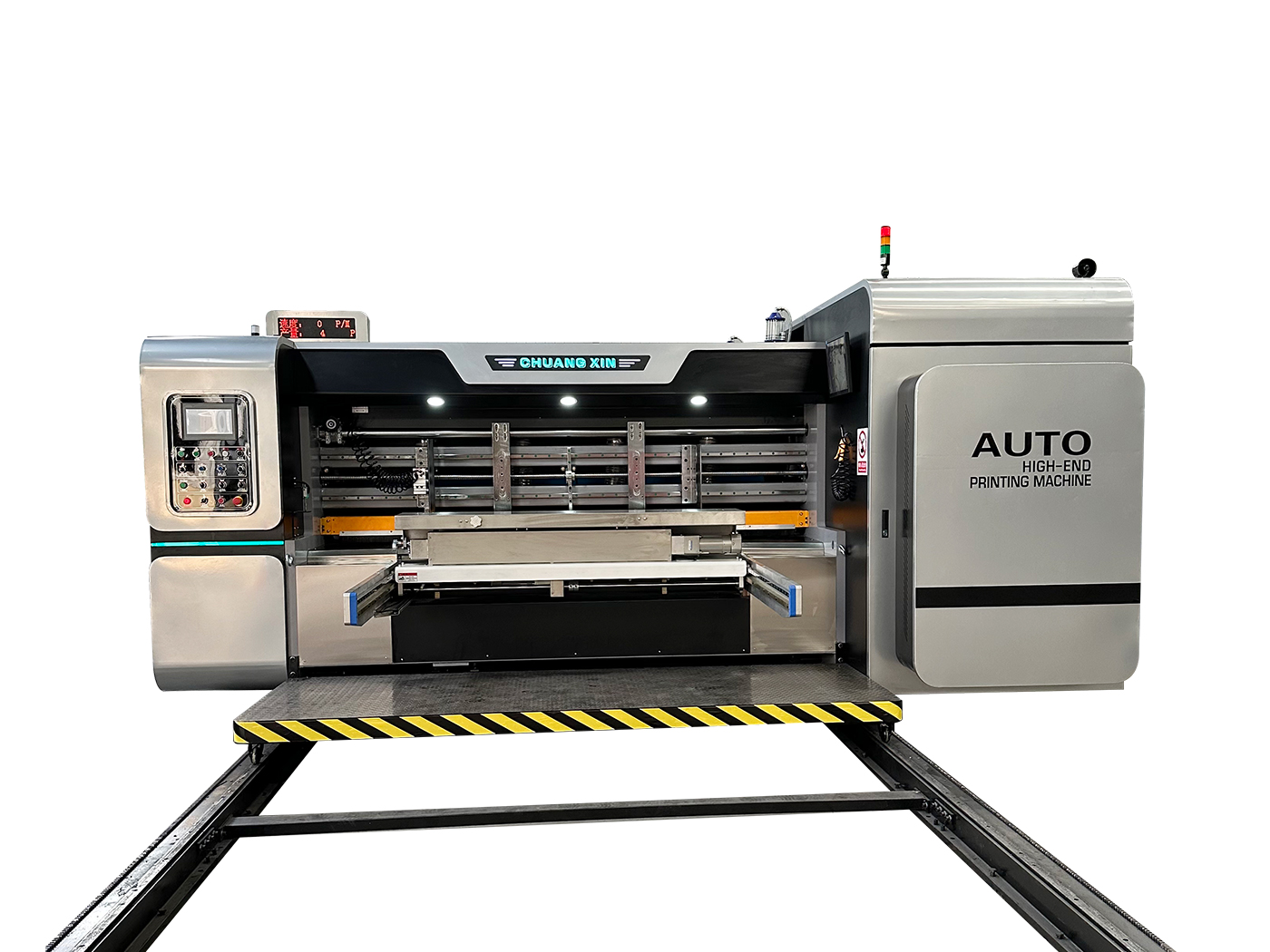

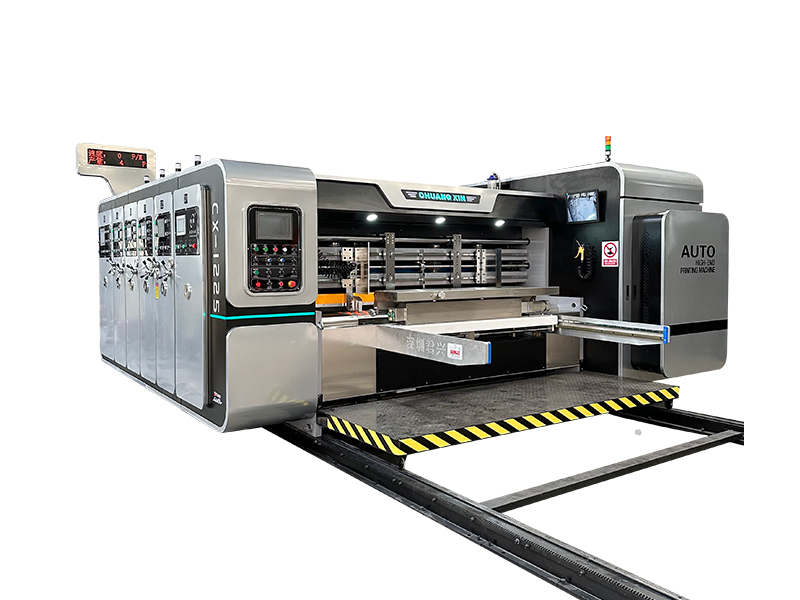

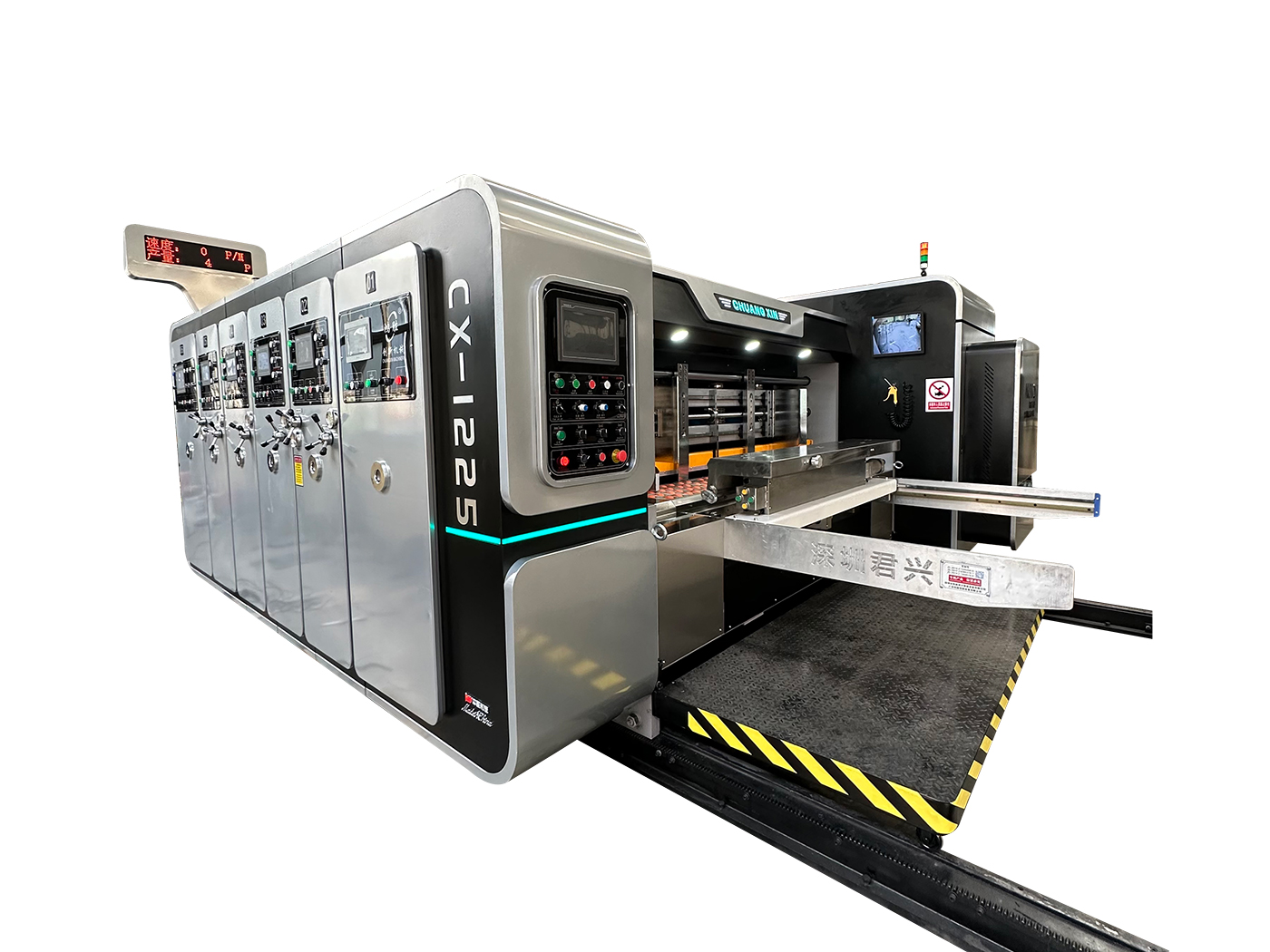

Autoflexotisková vysekávací řezačka a stohovač řady OUYE-A se používá hlavně pro tisk vysoce kvalitních barev na vlnité lepenky. Je vhodný zejména pro polychromovaný tisk.
Parametr strojní techniky : |
||||||||
Typ Projekt |
0618 |
0922 |
1224 |
1228 |
1426 |
1624 |
1628 |
1835 |
Maximální rychlost (kus/min) |
350 |
300 |
260 |
260 |
260 |
180 |
180 |
150 |
Přesnost podávání papíru (mm) |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
Maximální velikost posuvu (mm) |
650*1850 |
900x2200 |
1200*2400 |
1200*2800 |
1400x2600 |
600x2500 |
1600x2900 |
1800*3500 |
Minimální velikost posuvu (mm) |
200*430 |
260x600 |
350x600 |
380×600 |
380x600 |
420x600 |
420×600 |
450x650 |
Velikost kreslicího papíru (mm) |
800*1850 |
1100*2200 |
1500x2400 |
1500*2800 |
1700*2600 |
1900x2400 |
1900x2800 |
2000 x 3300 |
Maximální tisková plocha (mm) |
600*1800 |
880*2200 |
1180x2400 |
1180*2800 |
1380*2600 |
1580*2400 |
1580*2800 |
1780*3500 |
Tisková sada (mm) |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
土0,5 |
土0,5 |
±0,5 |
±0,5 |
Tloušťka standardní tiskové desky (mm) |
5 mm |
5 mm |
5 mm |
5 mm |
5 mm |
5 min |
5 mm |
5 mm |
Minimální interval drážkování (mm) |
90*90 |
160*160 |
160x160 |
160*160 |
160*160 |
160*160 |
160x160 |
180x180 |
Přesnost drážkování (mm) |
±1,5 |
±1,5 |
±1,5 |
士1.5 |
±1,5 |
±1,5 |
±1,5 |
+1,5 |
Přesnost vysekávání (mm) |
±1,5 |
士1.5 |
±1,5 |
±1,5 |
±1,5 |
± 1,5 |
±1,5 |
±1,5 |
1. Tento typ stroje na výrobu vlnité krabice využívá pokročilý pásový podavač olověné hrany, který zajišťuje snadné ovládání, díky čemuž je podávání rychlé, stabilní a přesné.
2. Naše auto flexo tiskárna slotter výsek a stohovač je dodáván se 7 palcovým barevným dotykovým displejem, který je příznivý pro přednastavení objednávky (lze přednastavit 200 objednávek), dotaz na objednávku, paměť a odečet objednávek, synchronní nastavení nuly, automatické a manuální nastavení fáze, správu parametrů, automatické barvení a automatické zobrazení výrobního množství a rychlosti.
3. Všechny úpravy jsou dostupné v počítačovém a motorizovaném ovládání, přizpůsobují se uživatelským zvyklostem a jsou vhodné pro výběr uživatele.
4. Hnací válečky této auto flexotiskové drážkovací řezačky a stohovače jsou všechny vyrobeny z vysoce kvalitních ocelových trubek, které prošly tepelnou rafinací, tvrdým chromováním, korekcí a vyvažováním vrtání, čímž je zajištěn stabilní chod. Ozubená kola jsou vyrobena z vysoce kvalitní legované oceli prostřednictvím kalení.
5. Vůli mezi válečky lze nastavit v závislosti na samosvorné funkci skříně šnekového převodu. Sedlo rukojeti disku je pohodlnější a rychlejší.
6. Boční a podélný pohyb drážkovacího nože se nastavuje motoricky. Výška boxu je také motoricky nastavitelná.
7. Vysekávací část této auto flexotiskové drážkovací vyřezávačky a zakladače je vybavena kompenzačním mechanismem s omezenou rychlostí, takže vysekávací válec se může pohybovat napříč o 40 mm.
8. Tento kartonážní stroj se také může pochlubit funkcemi tisku a drážkování paměti, které zajišťují automatické nulování a automatické resetování drážkování. Řezačka je poháněna kuličkovým šroubem, udržuje stabilní chod a vysokou přesnost.
9. Hlavní elektrické prvky odpovídají evropskému standardu kvality.
10.Vysokorychlostní automatická flexotiskárna, vysekávací řezačka a stohovač s funkcí paměti počítače si dokáže zapamatovat 999 objednávek. Nejvyšší rychlost může dosáhnout 300 listů za minutu.
Jednotka podavače
1. Tento tiskový drážkovací a vysekávací stroj je vybaven pásovým podavačem olověných hran, který se vyznačuje snadnou obsluhou a údržbou
2. Díky zařízení s náběhovou hranou se lepenka může vyhnout zkroucení a sníží se chyba při podávání.
3. Sací přídržné zařízení je obvykle navrženo pro pomoc při podávání zborcené desky. Sílu sání lze ručně nastavit podle potřeby. Displej na číselníku zajišťuje pohodlí.
4. Pohyb měřidla na levé a pravé straně lze nastavit pomocí počítače. Dodává se s pneumatickým vyrovnávacím zařízením.
5. Pohyb štítu dopředu a dozadu lze také nastavit pomocí počítače. Úhel se nastavuje ručně.
6. Vybaveno jedinečným sacím mechanismem pro odsávání prachu společnosti s paralelním typem, pro tisk ve velkém poli a vysokosíťový tisk má spolehlivou záruku a zároveň účinně snižuje počet zastavení mazání.
7. Je vhodný pro 3-vrstvou, 5-vrstvou a 7-vrstvou vlnitou lepenku, včetně vlnité lepenky E.
Elektrická ovládací skříň
Použití elektrických spotřebičů mezinárodních značek, celý stroj běží stabilně, hodnota nastavení je přesná.
Flexotiskárna může realizovat 1 až 5 barevný tisk nebo vícebarevný tisk. Může tisknout nejen běžné kartony, ale také vysoce kvalitní a vysoce přesné polychromované kartony, jako jsou ovocné krabice, dárkové krabice, krabice na pivo atd.
Vlastnosti tiskové jednotky

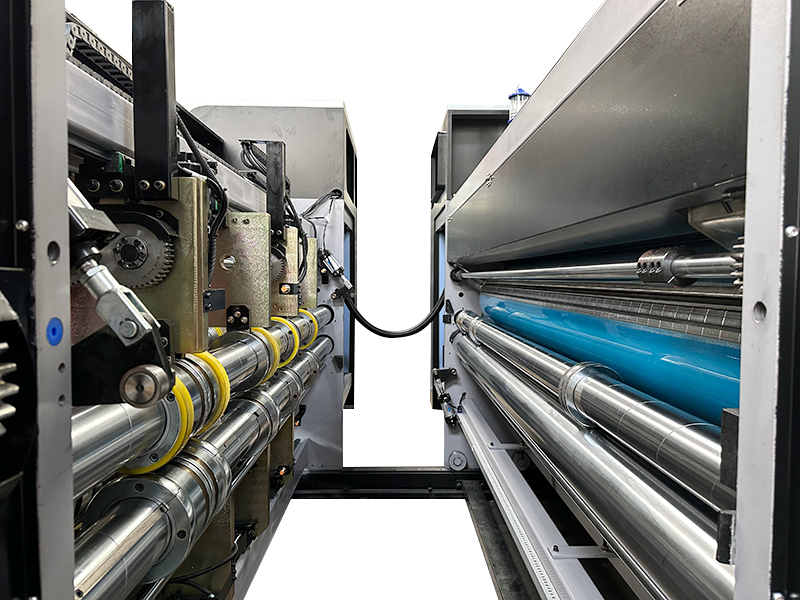

Tisková jednotka této řady flexotiskových drážkovaček a zakladačů je vybavena ocelovým Aniloxovým válcem.
Jedná se o standardní stroj dodávaný s gumovým válečkovým barevníkem. (barvicí systém se dvěma škrabacími noži je volitelný)
Rychloupínací zařízení umožňuje rychlejší a pohodlnější montáž a demontáž flexotiskových desek.
Nastavení fáze je řízeno PLC a dotykovou obrazovkou, která zajišťuje všestranné nastavení.
Mechanismus pro nastavení fázování planetového převodu má dlouhou životnost.
Tisková jednotka je vybavena automatickým brzdicím zařízením, které zabrání otáčení tiskového válce, když je oddělen nebo ve fázi nastavení. Od té doby se původní poloha převodovky nezměnila.
Systém automatického resetu zajišťuje automatický návrat na nulu po vyčištění tiskové role.
Axiální nastavení je řízeno počítačem s digitálním displejem. Nastavitelná vzdálenost je až 20 mm.
Automatické zdvihací zařízení pro aniloxový válec zajišťuje, že se aniloxový válec zvedne a oddělí se od tiskové desky, když se podávání zastaví.
Veškeré úpravy vůle lze provést pomocí počítače.
Zářezová jednotka v této zářezové, vysekávací a stohovací flexotiskárně se používá pro výrobu standardních vlnitých kartonů. Dokáže dokončit drážkování, rýhování, prořezávání a řezání rohů jedním tahem. Velikost drážky a výška kartonu je motoricky nebo ručně nastavitelná.
Vlastnosti Slotter Unit
Drážkovací jednotka je dodávána s dvojitými drážkovacími válečky. Předem rýhovaná lepenka se těžko poškodí.
Nastavení fáze drážkování a nastavení výšky kartonu lze provést pomocí PLC s barevným displejem. Jedná se o dvojnásobné nastavení frekvence.
Zařízení pro nastavení fáze je vyrobeno z planetového převodu, což zajišťuje dlouhou životnost.
Drážkovací hlava o šířce 7 mm je vyrobena ze slitinových materiálů tepelným zpracováním a vyznačuje se ostrostí a vysokou přesností.
Vůle drážkování a rýhování je řízena vysoce přesným kuličkovým šroubem, PLC a dotykovou obrazovkou.
Slotter se může pochlubit funkcí automatického nulování.
Uživatelsky přívětivé ovládací rozhraní s barevným dotykovým displejem zajišťuje snadné ovládání.

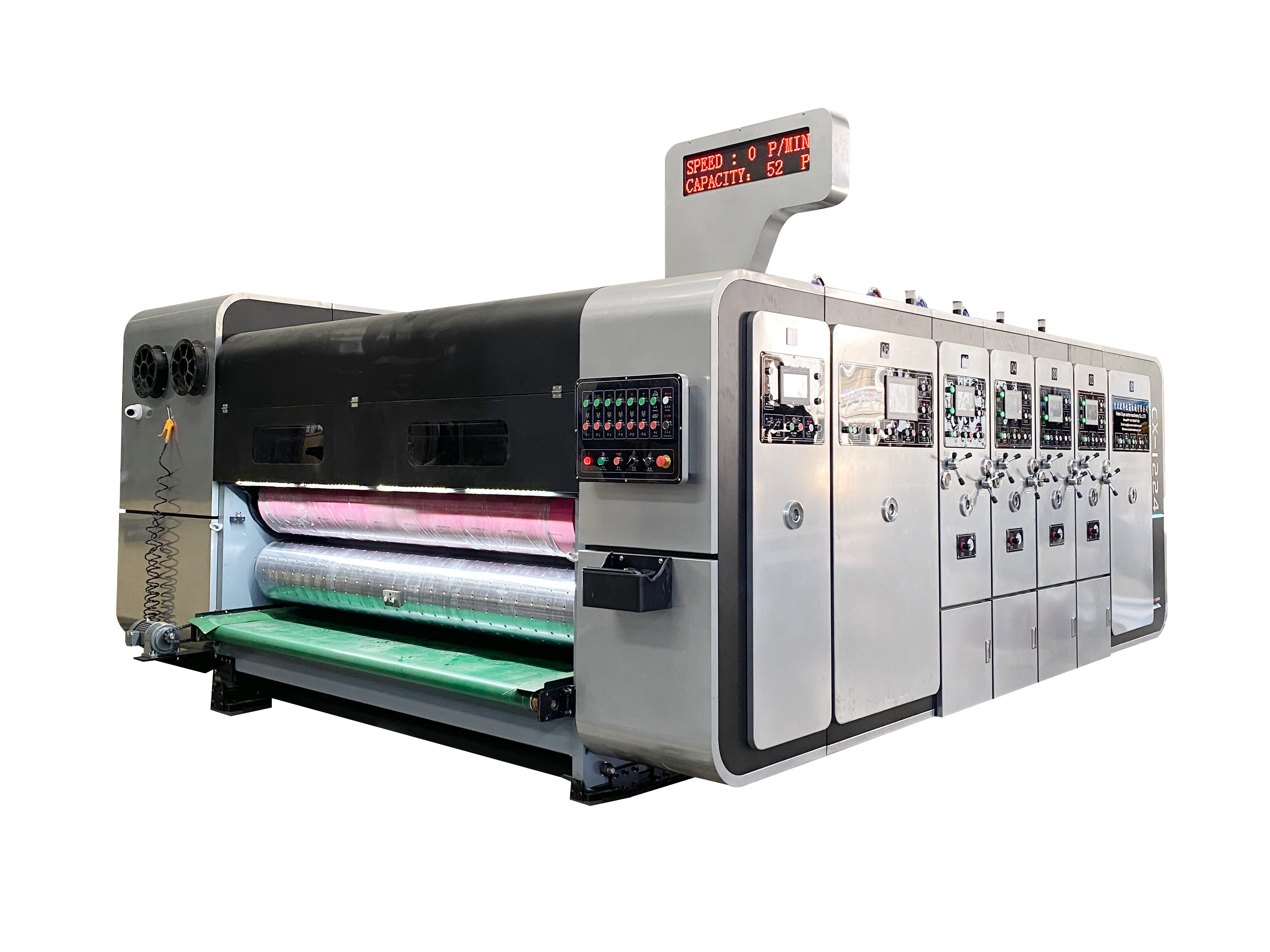

Vysekávací jednotku ve slotru, vysekávacím stroji a zakladači flexotiskárny lze použít pro vysekávání speciálních vlnitých desek. Jedním tahem lze řezat 2 až 3 nebo více prken.
Vlastnosti vysekávací jednotky
Vysekávací řezačka skládacích kartonů je dodávána s ocelovým vysekávacím válečkem s tvrdou chromovanou úpravou a broušením na povrchu.
Vysekávací válec má funkci korekce vyvážení, čímž zajišťuje stabilní chod.
Poduškový válec je navržen s automatickým pohybujícím se zařízením v axiálním směru, což mu umožňuje pohyb o 40 mm.
Automatické kompenzační zařízení může prodloužit životnost polštářového válce.
Nastavení fáze vysekávání je řízeno PLC a barevnou dotykovou obrazovkou.
Struktura planetového převodu zařízení pro nastavení fáze vykazuje dlouhou životnost.
Nastavení osové polohy je řízeno počítačem s digitálním displejem.
1. Kromě standardní konfigurace hlavní funkce vysekávání, kromě konfigurace čtyř sad ocelových matric, dělejte běžné průmyslové drážkování krabic, řezání úhlu, boční použití, servomotor čtyři nože synchronní nastavení, elektrický příčný pohyb. Jedním kliknutím změnit objednávku, lze uložit 999 objednávek, pohodlné a rychlé.
2. Použití 8 sad nastavení servomotoru nástroje, vysoká přesnost, rychlá rychlost nastavení nástroje.
3. upravte typ krabice, existují 4 režimy objednávky: kontinuální krabice, jednoduchá krabice (dvojitá lišta), krabice s krytem nebe a země, krabice ve tvaru šablony.
4. Současné nastavení nástroje, synchronní nastavení elektrického ovládání levého a pravého převodového stupně.
5. použití předtlaku, pevný tlak, seřízení synchronního servomotoru, snadné ovládání, lepší tvarování.
Šokujte oddělení odvozu odpadu
1. Vibrační stroj na odstraňování třísek využívá řadu kulatých pásů a karton prochází středem.
2. Nezávislé ovládání motoru vibrační hřídel, lze nastavit rychlost.
3. Vybaveno 2 axiálními ventilátory, může účinně vyčistit zbytky papíru na povrchu desky.
4. Ve spodní části třepačky je dopravní pás a papírové zbytky se soustřeďují a dopravují na příčný pás.
Stohovací stroj
Prázdné uchopení paže:
1. Má dva režimy ovládání: manuální a automatický.
2. Rychlost hnacího řemene záchytného ramene desky se nastavuje invertorem a jeho napnutí lze také nastavit nezávisle bez omezení délky řemene se snadným, flexibilním a rychlým nastavením.
Výška pracovního stolu:
1. Poháněn silným řetězem pro zajištění hladkého zvedání a pádu.
2. Automatické stohování do 1600 mm, výška pracovního stolu je fixována chráničem.
3. Zvedací hnací motor pracovního stolu je vybaven brzděním, aby jej udrželo v poloze bez jakéhokoli klouzání.
Ochranná deska zachycující prkno:
1. Záchytná deska desky je poháněna pneumaticky a výška stohování desek je řízena fotoelektrickým senzorem.
2. Polohu zadní ochranné desky lze nastavit ručně v závislosti na délce desky.
Hebei Ouye Carton Machinery Manufacturer je přední inteligentní továrna specializující se na návrh a výrobu kartonových balicích strojů. Jako moderní podnik, který integruje design, výrobu, prodej a poprodejní servis, jsme hrdí na naše inovativní schopnosti a rozsáhlé výrobní zkušenosti. Náš závazek k neustálému zlepšování nám umožňuje řešit nedostatky stávajících balicích strojů na domácí i mezinárodní úrovni, což nás pohání k vývoji inteligentních, vysokorychlostních a energeticky účinných automatizovaných strojů.
Otázka: Jste obchodní společnost nebo výrobce?
A: Jsme výrobce a také poskytujeme obchodní řešení všem přátelům.
Otázka: Jak kontrolovat kvalitu?
Odpověď: Naše společnost má tým inženýrů s vynikajícími dovednostmi a mnohaletými praktickými zkušenostmi. Základní součásti stroje mají vyhrazené dodavatele a určené značky s dvojím řízením od detailů po technologii. Nakonec každý stroj před odesláním prochází přísným individuálním testováním, máme CE, ISO9001 certifikaci kvality atd.
Otázka: Jaká je dodací lhůta?
Odpověď: Přibližně 30 ~ 50 dní, na základě objednávky.
Otázka: Jaké jsou platební podmínky, obchodní podmínky, které přijímáte?
Odpověď: Obvykle oceňujeme 30% zálohu T / T, pak 70% zůstatek je zaplacen před odesláním, obvykle nabízíme cenu FOB tianjin. ale přijímáme také jiný způsob, jako je L / C, wetern union a CFR & CIF atd.
Otázka: Je to snadné a co mohu dělat, když to nefunguje?
Odpověď: Doporučujeme, abyste přišli navštívit naši továrnu, abyste se sami dozvěděli více, a pokud se něco pokazí, můžete nám zavolat, videochat, poslat nám e-mail. A my vám poskytneme řešení do 36 hodin. Náš inženýr může být také distribuován do zámoří, jak potřebujete.
